ESTRUTURA GUIA DE CARGA PARA COMPOSIÇÃO DE APARELHOS DE GINÁSTICA

Classificação IPC

Resumo técnico

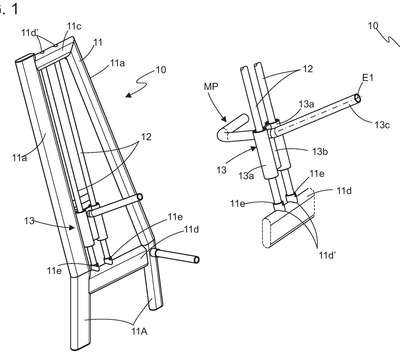

ESTRUTURA GUIA DE CARGA PARA COMPOSIÇÃO DE APARELHOS DE GINÁSTICA SIMULADORES DE EXERCÍCIOS FÍSICOS. Trata-se de estrutura guia (10) de carga (20) para composição de aparelhos de ginástica (AP) simuladores de exercícios físicos; dita estrutura guia (10) é compreendida por moldura rígida quadrangular e vazada (11) interligada a um conjunto de pés de apoio (11A) ou base de apoio (11B); dita estrutura (11) é fixada à base (11A) ou (11B) de maneira a manter firme angulação (alfa) em relação ao plano de apoio horizontal (SP); na porção interna e central da região vazada da moldura (11) é instalado um par de barras guias longitudinais (12) paralelas e equidistantes dos perfis laterais (11a) da moldura (11), cujas extremidades livres são encaixadas em orifícios (11d) praticados na travessa transversal superior (11c) e inferior (11d), sendo que as extremidades inferiores das barras longitudinais (12) são revestidas por coxins (11e); ditas barras guias (12) recebem um carrinho deslizante (13) formado por um par de perfis tubulares (13a) interligados por parede central (13b) de onde se desenvolve projeção tubular ortogonal externa (13c) idealizada para a acomodação da carga (CG) que pode se apresentar na forma de anilhas, enquanto que, em sentido oposto à citada projeção (13c), obedecendo o mesmo eixo (E1), se desenvolve um curto braço em L (13d), que configura o manípulo (MP).
