TERMOSTATO

Classificação IPC

Resumo técnico

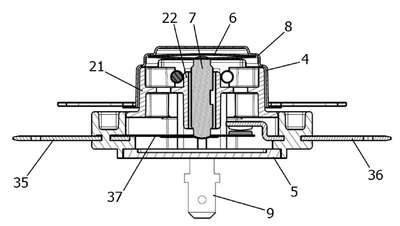

TERMOSTATO É descrito um termostato compreendendo um diafragma (6) disposto sobre um corpo nuclear (2), o qual é inserido em uma base (3), dito conjunto sendo superiormente fechado por uma capa metálica (4) e inferiormente por uma tampa (5). O termostato (1) compreende ainda dito corpo nuclear (2) apresentando forma cilíndrica e sendo dotado de duas projeções (21) radialmente opostas e de um furo guia (22), centralmente disposto para receber um pino (7), de forma deslizante; e dita base (3), em corpo monolítico, compreendendo: duas paredes (32) em forma de arco cilíndrico, superiormente dotadas de colares (33) e definindo, em conjunto, um berço para o dito corpo nuclear (2); e laterais (31) e faces (34), adjacentes as ditas laterais (31), sendo que de ditas faces (34) se projetam terminais (35, 36) de conexão elétrica, sendo que o terminal (35) curto é acoplado a uma lâmina (37) de contato com o terminal (36) longo, dita lâmina (37) sendo atuada pela pino (7) que, por sua vez é atuado pelo diafragma (6). Os terminais (35, 36) e a lâmina (37) são co-injetados com a base (3). Alternativamente o termostato compreende ainda um heater bias, formado por um par de resistores (8) em paralelo.
