IMPELIDOR PARA BOMBA CENTRÍFUGA E BOMBA CENTRÍFUGA

Classificação IPC

Resumo técnico

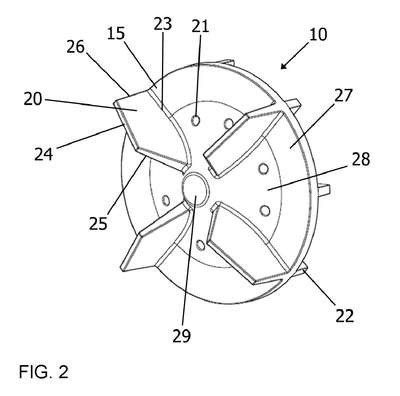

IMPELIDOR PARA BOMBA CENTRÍFUGA E BOMBA CENTRÍFUGA. É descrito um impelidor para bomba centrífuga, do tipo compreendendo um disco (15) dotado de pás (20) dispostas em configuração radial e projetantes em uma primeira direção longitudinal, e de uma saia central (16) projetante em uma direção longitudinal oposta, a saia central (16) definindo uma sede para um eixo motor (4) e para um inserto (14). Cada uma de ditas pás (20) do impelidor apresenta uma conformação em quadrilátero irregular, composta por uma aresta inferior (23) definida pela interface de união da pá (20) com o disco (15) e uma aresta superior (24), definindo um ângulo em relação ao plano horizontal do disco (15), bem como por um bordo de descarga (26) radialmente externo e oposto a um bordo de sucção (25), sendo que o bordo de descarga (26) é paralelo em relação ao eixo longitudinal Y enquanto que o bordo de sucção (25) é inclinado em um ângulo a em relação ao dito eixo longitudinal Y. Assim, é definido um espaço interno, ou gap, delimitado lateralmente pelos bordos de sucção (25), quando em movimento de rotação e delimitado inferiormente pelo centro (29), dito espaço interno apresentando uma conformação semelhante a de um trapézio de revolução.
