CONJUNTO DE GARRA MODULAR

Classificação IPC

Prioridades unionistas

Resumo técnico

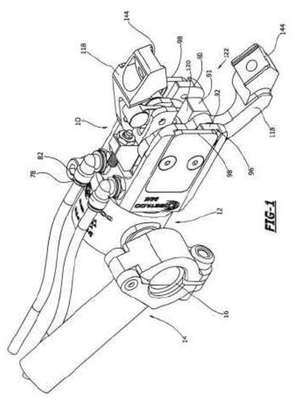

GARRA. Uma garra modular tem um corpo com uma seção de tridente e uma seção cilíndrica. Um conjunto de alimentação é posicionado na seção cilíndrica. Um par de mandíbulas opostas é fixado de modo articulado entre uma parede central e um par de paredes laterais, respectivamente, da seção de tridente. A haste de pistão move um conjunto de came na parede central. O conjunto de came passa através de um corpo tendo uma seção de tridente e seção cilíndrica. A seção de tridente compreende uma estrutura de tridente que inclui, em uma extremidade, um par de paredes laterais juntamente com uma parede central. A seção cilíndrica inclui um conjunto de alimentação acionado por fluido. Um par de membros de mandíbula opostos é fixado de modo articulado com a porção de tridente em torno de pinos pivôs separados. Um conjunto de came é conectado de modo operável a uma haste de pistão do conjunto de alimentação acionado por fluido. O conjunto de came se estende lateralmente para fora com relação a um eixo de furo de cilindro para receber uma bucha de came que engata uma fenda direta em cada do par de membros de mandíbula opostos. As mandíbulas giram em relação mútua em resposta à potência de fluido na seção cilíndrica. Um par de membros de placa laterais, cada membro de placa lateral tem uma fenda cega alongada que recebe uma extremidade do conjunto de came, as extremidades deslocam na fenda cega. Fendas de came no par de mandíbulas opostas, através de uma bucha de came.
