EQUIPAMENTO DE MEDIÇÃO DE QUALIDADE DE ENERGIA MODULAR PARA REGULADORES DE MÉDIA TENSÃO E SISTEMA MODULAR DE PROCESSAMENTO DE DADOS COM MÚLTIPLAS FUNCIONALIDADES

Classificação IPC

Resumo técnico

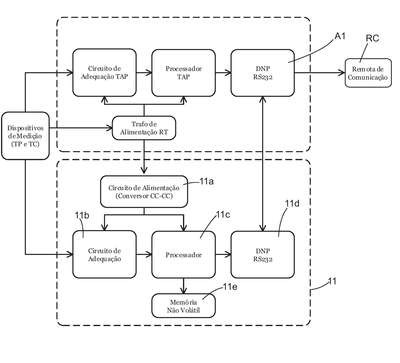

EQUIPAMENTO DE MEDIÇÃO DE QUALIDADE DE ENERGIA MODULAR PARA REGULADORES DE MÉDIA TENSÃO E SISTEMA MODULAR DE PROCESSAMENTO DE DADOS COM MÚLTIPLAS FUNCIONALIDADES.A presente invenção pertence ao campo da medição e é capaz de analisar parâmetros elétricos da rede de distribuição, incluindo questões de qualidade de energia, bem como a execução de aquisição de dados e rotinas de comunicação. O equipamento de medição (10) constitui-se de uma placa de circuito (PCI) integrada a um invólucro (10a) de um regulador de tensão (RT) convencional, tal como o Relé Único Assimétrico (R.U.A) do tipo aplicado em sistemas de distribuição comercial de média tensão com alimentação, com sistemas de medição (TP e TC) e protocolos de comunicação comuns ao mesmo; o equipamento de medição (10) inclui um sistema modular de processamento de dados (11) com múltiplas funcionalidades, as quais são, assim, definidas: de combate às perdas de energia, analisador de qualidade de energia elétrica com oscilografia dos sinais elétricos em regime permanente e transiente com características de protocolos de comunicação em vigência e baseada nos conceitos de smart grids ou redes inteligentes de energia elétrica; o equipamento de medição (10) realiza todas as funcionalidade mencionadas a partir de um único ponto de instalação com a rede elétrica.
