DISPOSITIVO PARA RECOLHIMENTO DE BOLAS DE TÊNIS

Classificação IPC

Resumo técnico

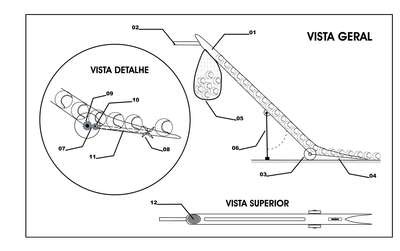

DISPOSITIVO PARA RECOLHIMENTO DE BOLAS DE TÊNISA presente patente de invenção (PI) Dispositivo para recolhimento debolas de tênis diz respeito ao desenvolvimento, obtenção e uso de umdispositivo, onde o dito dispositivo possui como função principal ter acapacidade de recolher bolas de tênis espalhadas em uma superfície,preferencialmente lisa, por meio da condução manual do dito dispositivo queem deslocamento sobre rodas pela superfície recolhe as bolas por meio de umsistema de engrenagem e uma hélice giratória, cujo movimento empurra asbolas para dentro do tubo/calha que caem numa cesta adicional acoplada naextremidade próxima ao cabo por meio de uma portinhola ou são despejadasem outro recipiente. O dito dispositivo possui aplicação direta no campo doesporte e entretenimento, em especial do tênis e tendo como público alvo todosos esportistas profissionais e amadores, incluindoprincipalmente/preferencialmente professores e instrutores de tênis emambientes da prática do referido esporte. Como componentes básicos do ditodispositivo tem-se o tubo/calha coletor das bolas com abertura estreitalongitudinal (01); o cabo ergonômico (02); as rodas emborrachadas com eixos(03); a parte em V de encaixe das bolas (04); a cesta acoplável (05); osistema de descanso retrátil (06); o sistema de engrenagem do tipo catracalivre (07); a hélice (08); a engrenagem maior (09); a engrenagem menor (10); acorreia (11); a portinhola (12).
