ISOLADOR PARA UM SENSOR ROTATIVO, SISTEMA DE POSICIONAMENTO ROTATIVO, E, MÉTODO PARA SENSOREAR A POSIÇÃO ROTATIVA

Classificação IPC

Prioridades unionistas

Resumo técnico

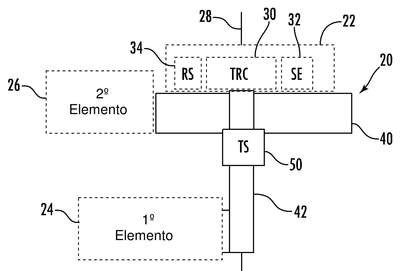

ISOLADOR PARA UM SENSOR ROTATIVO, SISTEMA DEPOSICIONAMENTO ROTATIVO, E, MÉTODO PARA SENSOREARA POSIÇÃO ROTATIVA Um sensor de posição rotativo sensoreia a rotação de um primeiro elemento, tendo uma primeira superfície de acoplamento de torque, em torno de um eixo geométrico com relação a um segundo elemento, sensoreando o movimento de um componente de recepção de torque do rotativo. O isolador pode incluir um suporte, uma articulação e a mola de torção. A articulação deve ser acoplada ao componente de recepção de torque do sensor rotativo. A articulação tem uma segunda superfície de acoplamento de torque, separável da primeira superfície de acoplamento de torque por um interstício de jogo, em que durante a rotação do primeiro elemento, a primeira superfície de acoplamento de torque deve entrar em contato com a segunda superfície de acoplamento de torque para transmitir torque para a articulação. A mola de torção é capturada entre o suporte e a articulação, independente do componente de recepção de torque para solicitar resilientemente a segunda superfície de acoplamento de torque através do interstício de jogo e para o engate com a primeira superfície de acoplamento de torque.
