SISTEMA INTEGRADO DE GERAÇÃO DE ENERGIA SOLAR A REDE ELÉTRICA, POR MEIO DE CONVERSORES HÍBRIDOS INSTALADOS EM LUMINÁRIAS FOTOVOLTAICAS

Classificação IPC

Resumo técnico

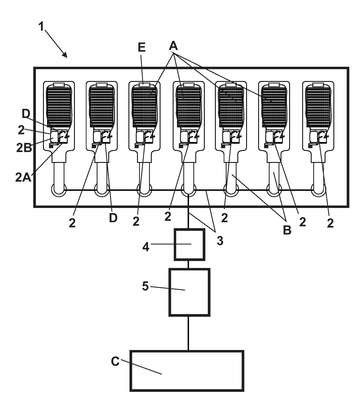

"SISTEMA INTEGRADO DE GERAÇÃO DE ENERGIA SOLAR A REDE ELÉTRICA, POR MEIO DE CONVERSORES HÍBRIDOS INSTALADOS EM LUMINÁRIAS FOTOVOLTAICAS", refere-se o presente invento ao campo técnico de sistemas e dispositivos elétricos / eletrônicos para luminárias de Leds, mais especificamente a um sistema integrado de geração de energia solar a rede elétrica, por meio de conversores híbridos instalados em luminárias fotovoltaicas. O invento apresenta como novidade, um sistema de fornecimento de energia elétrica solar (1) a rede elétrica (C), que é gerada por meio de uma pluralidade de luminárias fotovoltaicas solar (A), compostas por conversores híbridos (2), que ao detectarem o carregamento total das baterias, passam a desviar e fornecer energia elétrica a rede da concessionária (C), através de cabos aéreos ou subterrâneos (3), que interligam todas as luminárias, a um conversor (4) e um medidor bidirecional (5). Os mesmos conversores híbridos (2) são programados para utilizar a energia da rede elétrica da concessionária (C) e manter as luzes acesas das luminárias (A), quando detectar baixa carga nas baterias (D) ou quando essas apresentarem algum tipo de problema.
