ODORIZADOR E REPELENTE INSTALADO EM AR CONDICIONADO

Classificação IPC

Resumo técnico

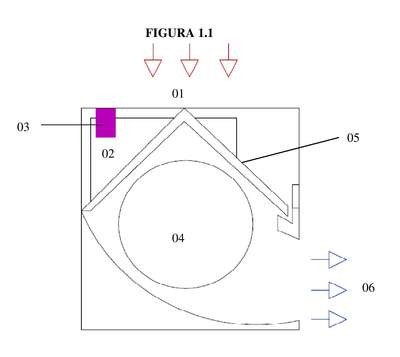

Refere-se a presente patente invenção um aparelho que tem função odorizadora e repelente de insetos que instalado ao ar condicionado tipo Split e programadas as suas funções ele liga e libera essência desejada pelo usuário um aparelho de ar condicionado Split, através das imagens que mostra que a entrada de ar quente (01) é feita pela parte superior do aparelho, a placa de circuito impresso do ar condicionado (02) fica localizado na parte superior/posterior do aparelho próximo ao reservatório da essência(03) que também fica na parte de traz e superior, o ar quente que entra passa pela serpentina interna da evaporadora(05) onde o ar é refrigerado, passa pela turbina de ventilação (04) e sai pela parte inferior frontal, frio e aromatizado. No qual a localização da placa do circuito impresso(02), o motoventilador (08) que limita a intensidade que o ar frio será impulsionado de acordo com a temperatura em que o ar condicionado está e ainda mostra onde ficará localizada a placa receptora de sinal (07) do odorizador e repelente, esta placa terá a função de ser programada para que a essência seja liberada a fim de aromatizar o ar ou repelir os insetos através de venenos ou essências repelentes;
