BRAÇADEIRA PARA UM TERMINAL MACHO DE UMA FONTE DE ENERGIA

Classificação IPC

Prioridades unionistas

Resumo técnico

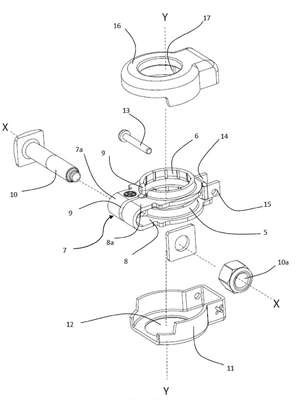

Trata-se de uma braçadeira (1) para um terminal macho de uma fonte deenergia (4) que consiste em um corpo frustocônico (2) que se projeta fora de umasuperfície de base (3) que é parte da fonte (4) contra o qual repousa com seu maiordiâmetro (D). A braçadeira compreende pelo menos uma primeira porção em formatode anel (5) com uma seção aberta (9) de sua circunferência. A dita primeira porçãoem formato de anel (5) tem diâmetro tal que uma folga radial predeterminada (G)existe quando encaixa axialmente sobre o dito corpo frustocônico (2), e também temdois grampos (7, 8) que se projetam axialmente fora de sua circunferência e estãolocalizados nas extremidades da seção aberta (9) da circunferência. Os grampos (7,8) estão em relação afastada oposta e um dispositivo (10, 10a) é adaptado para fazercom que os mesmos se movam em direção uns aos outros para apertar a porção emformato de anel ao redor do corpo frustocônico (2), eliminando-se a folga radial (G). Abraçadeira compreende pelo menos um primeiro elemento como placa (11) associadoà dita porção em formato de anel (5) da braçadeira no lado em que é inserido no corpofrustocônico (2) do terminal macho, que é produzido a partir de um materialeletricamente não condutivo e tem um furo passante (12) cujo diâmetro é adaptadopara criar uma interferência radial com o diâmetro (D) do corpo frustocônico (2) doterminal macho adjacente à dita superfície de base (3) a partir do qual se projeta
