DISPOSITIVO PARA MUDANÇA DE VIA DE VEÍCULO DE TRANSPORTE PNEUMÁTICO

Classificação IPC

Resumo técnico

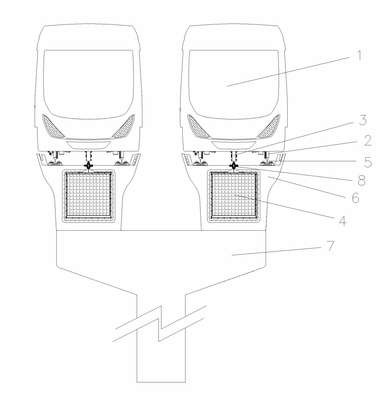

DISPOSITIVO PARA MUDANÇA DE VIA DE VEÍCULO DE TRANSPORTE PNEUMÁTICOA invenção refere-se ao aperfeiçoamento desenvolvido em dispositivo de mudança de via para sistema de transporte pneumático para cargas e/ou passageiros cujos veículos são destituídos de motorização embarcada, sendo guiados em duas vias exclusivas dispostas paralelamente, cada via dedicada para um sentido de deslocamento, resultando em alta capacidade de transporte.Os veículos (1) se deslocam sobre trilhos ferroviários (5) assentados sobre uma via elevada (6) apoiada por pilares (7). O centro do topo da superestrutura da via elevada (6) possui um rasgo longitudinal (9) com vedação (8) através do qual é permitido o livre deslocamento do mastro (3) da placa de propulsão (4) ao longo do trajeto do veículo (1). O travessão é composto por quatro vigas que constituem a superestrutura da via elevada, sendo duas vigas de desvio (6?) e duas vigas retas (6), sendo as quatros vigas permanentemente conectadas entre si e aos pilares (7) na região das cabeceiras para formar uma estrutura hiperestática monolítica. Na superestrutura das vigas de desvio (6?) estão montados os trilhos móveis (16, 18 e 21) com seus respectivos mecanismos de acionamento (17, 19 e 20) e de bloqueio (15). Uma válvula de isolamento de trecho é posicionada no interior do duto de propulsão (12) das vigas de desvio (6?) e é constituída de um obturador (40) e um atuador linear (41) que aciona um conjunto de duas hastes articuladas (42) até a posição do batente de fim de curso (43).
