PROCESSO E DISPOSITIVO PARA A INCORPORAÇÃO DE UMA ESTEIRA DE ENROLAMENTO ONDULADO AO ROTOR OU AO ESTATOR DE UMA MÁQUINA ELÉTRICA, ESPECIALMENTE A UM PACOTE DE LÂMINAS DE ESTATOR

Classificação IPC

Prioridades unionistas

Resumo técnico

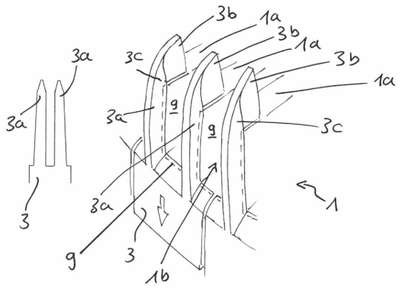

Processo para incorporar uma esteira de enrolamento ondulado (2) ao rotor ou ao estator de uma máquina elétrica, especialmente a um pacote de lâminas de estator (1), que tem as etapas: i) disponibilizar uma esteira de enrolamento ondulado (2) formada por um ou por uma série de enrolamentos ondulados (2c); ii) disponibilizar um rotor ou estator (1) equipado com a esteira de enrolamento ondulado (2), que tem uma série de dentes polares (1a) dispostos em direção circun-ferencial ao longo do lado interno ou do lado externo do rotor ou do estator (1) e distanciados por espaços intermediários (1b); iii) incorporar o enrolamento ondulado (2) através de disposição sucessiva de seções de arame (2a) nos espaços intermediários (1b), que se encontram entre as cabeças de enrolamento (2b) da esteira de enrolamento ondulado (2). Antes da etapa iii, em uma face frontal do rotor ou estator (1) são dispostos elementos de separação de arame (3a) sobressaídos radialmente por cima dos dentes polares (1a). Na região das cabeças de enrolamento (2b) da esteira de enrolamento ondulado (2) é disponibilizado um dispositivo de compressão (4), configurado especialmente como patim de moldagem. Rotor ou estator (1) e dispositivo de com-pressão (4) são movidos um em relação ao outro.
