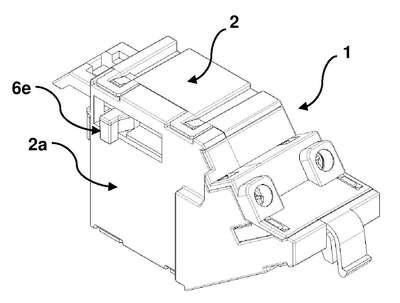

Patente de Invenção DISPOSITIVO DE DISPARO AUXILIAR PARA DISJUNTOR de WEG DRIVES AND CONTROLS AUTOMAÇÃO LTDA — IPC H01H 3/32. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 06/08/2024 e em vigor até 19/12/2038. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:19/12/2038
Última movimentação publicada pelo INPI: 06/08/2024. Atualizamos a cada nova RPI, publicada semanalmente.
A presente invenção refere-se a um dispositivo de disparo auxiliar (1) para disjuntor tal como uma bobina de operação remota para um disjuntor em caixa moldada, configurada preferencialmente como bobina de disparo ou subtensão, o dito dispositivo de disparo auxiliar (1) para disjuntor compreendendo um alojamento (2) com uma fenda (5) que rebe um atuador (6) linear, configurado para interagir com um disjuntor (12), em que o dito alojamento (2) encerra uma armadura (8a) onde é disposto um ímã (8b), um enrolamento de bobina (8c) em um invólucro (8d) e um núcleo cilíndrico (8e), o dito núcleo cilíndrico (8e) sendo movimentado para dentro e para fora do dito invólucro (8d) dependendo da resultante de forças agindo sobre ele; um gatilho (9) com uma primeira extremidade (9c) cooperando com uma primeira extremidade (6a) do dito atuador (6)e uma segunda extremidade (9d) cooperando com o dito núcleo cilíndrico (8e); e uma alavanca de rearme (10) compreendendo uma primeira extremidade (10a) cooperando com uma extremidade (6c) do dito atuador (6) e uma segunda extremidade (10c) cooperando com o dito núcleo cilíndrico (8e); nessa construção, o movimento do dito núcleo cilíndrico para fora do dito invólucro (8d) empurra a dita segunda extremidade (9d) do dito gatilho (9) e desloca a dita primeira extremidade (9c) do dito gatilho (9) para uma relação de desengate com a extremidade (6a) do dito atuador (6) linear, através de um rebaixo lateral (9e), de modo a liberar o movimento do dito atuador (6)para dentro do dito alojamento (2); e o movimento do dito atuador (6)para dentro do dito alojamento (2) empurra a dita primeira extremidade (10a) da dita alavanca de rearme (10) e faz com que a dita segunda extremidade (10c) da dita alavanca de rearme (10) empurre o dito núcleo cilíndrico (8e) para dentro do dito invólucro (8d), alternadamente, dependendo da resultante de forças agindo sobre o dito núcleo cilíndrico (8e).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 19/12/2018, observadas as condições legais
06/08/2024
RPI 2796
Deferimento
#9.1
07/05/2024
RPI 2783
Publicação do pedido de patente
#3.1
07/07/2020
RPI 2583
Pedido de patente depositado
#2.1
15/01/2019
RPI 2506
Requerimento de pedido de patente
#2.10
Número de Protocolo '870180165452' em 19/12/2018 17:12 (WB)
