CHAVE RELIGADORA SEQUENCIAL PARA MÉDIA TENSÃO, COM SISTEMA DE RELIGAMENTO AUTOMÁTICO POR AÇÃO DE MOLAS

Classificação IPC

Resumo técnico

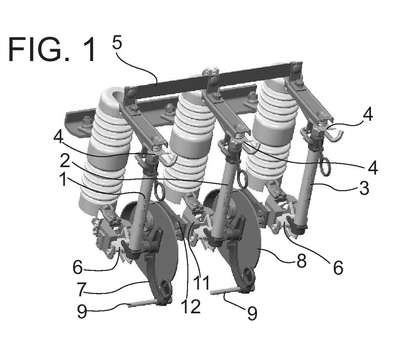

CHAVE RELIGADORA SEQUENCIAL PARA MÉDIA TENSÃO, COM SISTEMA DE RELIGAMENTO AUTOMÁTICO POR AÇÃO DE MOLASPara religação sequencial (duas religações) para restabelecimento automático da rede, sem criação de arco voltaico e com rápida dissipação de gases, mínimo esforço mecânico na alavancagem do cartucho porta fusível. Para tanto, a chave religadora automática trabalha com um único isolador (2) e elos fusíveis, do tipo olhal (24), (25) e (26), além de três molas laminares (11), (16) e (18) que se deslocam com o rompimento de forma sequencial desses elos fusíveis, tipo olhal, deslocando-os para baixo para contatarem, pelos seus contatos elétricos (19) e (19a), as hastes correspondentes (23) e (21) redirecionando a corrente elétrica através destas. O sistema permite dois religamentos de forma automática sem a necessidade de intervenção de um profissional, além de religamento manual, caso seja necessário.
