AQUECEDOR INSTANTÂNEO DE CALOR REVERSÍVEL A FLUIDO REFRIGERANTE PARA DUCHAS DE BANHO EM AMBIENTES INTERNOS

Classificação IPC

Resumo técnico

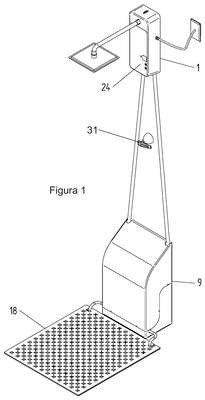

AQUECEDOR INSTANTÂNEO DE CALOR REVERSÍVEL A FLUIDOREFRIGERANTE PARA DUCHAS DE BANHO EM AMBIENTESINTERNOS. Tratou a presente solicitação de patente de invenção a um aquecedor instantâneo de calor reversível a fluido refrigerante para duchas de banho em ambientes internos, no qual será aplicado ao campo de chuveiro com sistema de troca de calor com controle da temperatura. O qual é formado por um módulo condensador trocador de calor (1), módulo compressor distribuidor de fluído (9), módulo plataforma evaporadora articulável (18) e módulo de controle eletrônico (24) formarem um único conjunto agrupado e instalados em um mesmo local. Sendo o trocador de calor de placas onduladas (19) fechado hermeticamente sobreposto por base plástica (20) articulável com uma pluralidade de furos (22) e tubos/conexões (21) de engate às mangueiras de refrigeração inferiores (30) interligadas ao bloco distribuidor (12) ou ?manifold? do compressor (10) e este conectado através de mangueiras de refrigeração (29) ao trocador de placas brasadas (2) do módulo condensador trocador de calor (1), controlado pelo módulo de controle eletrônico (24).
