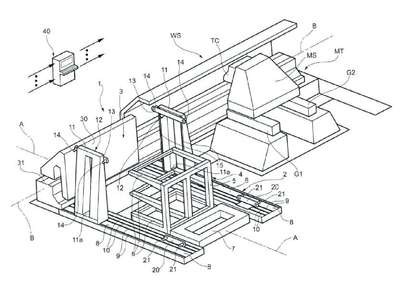

Patente de Invenção SISTEMA DE TROCA DE PALETES E CONJUNTO DE MÁQUINA-FERRAMENTA de FIDIA S.P.A. — IPC B23Q 7/14. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 27/04/2018, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
O sistema de troca de paletes (1) compreende uma estação de deposição e recolhimento de paletes (2) e uma estação de carga e descarga de paletes (3), espaçadas horizontalmente entre si ao longo de uma primeira direção horizontal (A-A), além de uma unidade de manuseamento de paletes. A unidade de manuseamento de paletes inclui: meios de guia horizontal (8) que se estendem ao longo da primeira direção horizontal (A-A) entre estação de deposição e recolhimento de paletes (2) e a estação de carga e descarga de paletes (3); um par de montantes (11) motorizados, que são moveis em conjunto de uma maneira controlada na primeira direção horizontal (A-A) entre a estação de deposição e coleta de paletes (2) e a estação de carga e descarga de paletes (3), cada montante (11) estando provido com um respectivo carrinho de elevação (12) motorizado verticalmente móvel de uma maneira controlada, cada carrinho de elevação (12) sendo provido com um par de dispositivos de garra (14) que são espaçados horizontalmente uns dos outros e seletivamente ou conjuntamente controláveis para engatar uma extremidade correspondente de um palete (P) de modo a permitir a rotação do palete (P) em torno de um primeiro eixo horizontal; um par de carrinhos auxiliares motorizados (20), que são moveis em conjunto na primeira direção horizontal (A-A) entre a estação de deposição e recolhimento de paletes (2) e a estação de carga e descarga de paletes (3), e são fornecidos com um dispositivo de garra (21) disposto para engatar uma extremidade correspondente do palete (P) voltada para a estação de deposição e recolhimento de paletes (2), de modo a permitir a rotação do palete (P) em torno do primeiro eixo horizontal; e um carrinho transportador (30) motorizado que está disposto para transportar numa posição vertical o palete (P) com a peça (WP) a ela ligada, e é móvel entre a estação de carga e descarga de paletes (3) e uma área de trabalho (SW) da máquina-ferramenta (MT) numa segunda direção horizontal (B-B) formando um ângulo em relação à primeira direção horizontal (A-A).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
03/11/2021
RPI 2652
Arquivamento - Art. 33 da LPI
#11.1
17/08/2021
RPI 2641
Publicação do pedido de patente
#3.1
26/12/2018
RPI 2503
Pedido de patente depositado
#2.1
27/11/2018
RPI 2499
Exigência - art. 21 da LPI
#2.5
16/10/2018
RPI 2493
Exigência - art. 21 da LPI
#2.5
11/09/2018
RPI 2488
Requerimento de pedido de patente
#2.10
Número de Protocolo '870180034399' em 27/04/2018 11:14 (WB)
