MÉTODO PARA DETERMINAR UM ERRO DE POSICIONAMENTO DE UMA MÁQUINA DE CNC, MÉTODO PARA MELHORAR A PRECISÃO DE UMA MÁQUINA DE CNC E DISPOSITIVO PARA DETERMINAR UM ERRO DE POSICIONAMENTO DE UMA MÁQUINA DE CNC

Classificação IPC

Prioridades unionistas

Resumo técnico

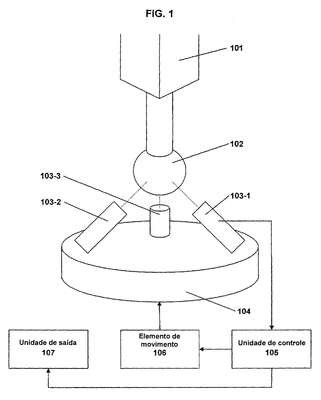

MÉTODO PARA DETERMINAR UM ERRO DE POSICIONAMENTO DE UMA MÁQUINA, MÉTODO PARA MELHORAR A PRECISÃO DE UMA MÁQUINA, E DISPOSITIVO PARA DETERMINAR UM ERRO DE POSICIONAMENTO DE UMA MÁQUINA. A presente invenção provê um método para determinar um erro de posicionamento de uma máquina de CNC, em que a máquina de CNC é equipada com um elemento de calibragem, o elemento de calibragem estando em uma primeira posição, o método compreendendo as etapas de leitura dos dados do primeiro sensor de pelo menos um sensor, enquanto o elemento de calibragem está na primeira posição, operando a máquina de CNC para realizar um movimento de calibragem que idealmente deixa o elemento de calibragem na primeira posição, em que os dados do sensor correspondem a uma distância entre um ponto na superfície do elemento de calibragem e o pelo menos um sensor, ou em que um elemento de contato do pelo menosum sensor é desviado pelo elemento de calibragem e os dados do sensor correspondem a uma distância pela qual o elemento de contato é desviado, lendo os dados do segundo sensor do pelo menos um sensor, o elemento de calibragem está na segunda posição, em que a segunda posição indica a posição atual do elemento de calibragem após o movimento de calibragem ter sido realizado, ocasionando o movimento de pelo menos um sensor, de modo que a diferença entre os primeiro e segundo dados do sensor diminui até que a diferença se tornar menor ou igual a um valor limiar predeterminado, e determinando um erro de posicionamento da cabeça de ferramenta com base no movimento do pelo menos um sensor.
