Patente de Invenção EQUIPAMENTO DE SONDAGEM ROTATIVA PORTÁTIL PARA PROSPECÇÃO GEOTÉCNICA — IPC E21B 10/42. Figura publicada pelo INPI na Revista da Propriedade Industrial.

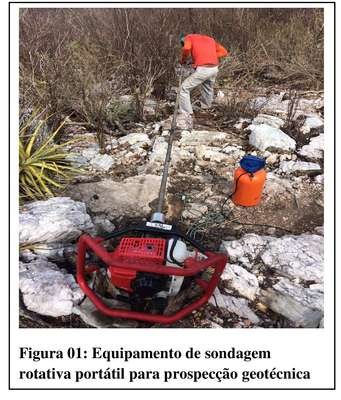

Equipamento de sondagem rotativa portátil para prospecção geotécnica. A presente invenção é voltada à produção de um equipamento de sondagem rotativa portátil, leve, para prospecção geotécnica, operado por apenas uma pessoa (figura 1) ou mais. O equipamento é composto por um motor de 2 ou 4 tempos à gasolina ou etanol, com capacidade de tanque entre 1 e 5 litros de combustível, com força entre 1 HP e 10 HP e 25 cilindradas a 300 cilindradas de capacidade. O carburador é embutido e a embreagem é automática ou semi-automática, unido por seu eixo à uma junta rotativa (figuras 10 e 11), os barriletes (figura 14), broca diamantada de corte horizontal (calibrador figuras 3 e 4) e uma broca diamantada de corte vertical (coroa figuras 5, 6, 7 e 8). Adicionalmente é utilizado um reservatório de água de pressão acumulada ou uma moto-bomba d'água à gasolina (figura 13) para injeção de água nos tubos usados na perfuração (barriletes), através de uma mangueira, que atua na refrigeração da broca e limpeza da cavidade perfurada. Tem por finalidade a obtenção de corpos cilíndricos de amostragem de rochas (figura 12), concreto e gelo, entre outros materiais, também conhecidos como testemunhos, para a identificação físico-química, mineral e estética de uma determinada formação geológica. Ainda pode perfurar solo, coletando amostras de areia, cascalho e argila para análises geotécnicas. Finalmente, pode também ser utilizado como perfurador cilíndrico para minas de detonação e na construção civil em geral, como passagem de canos e dutos. Os corpos cilíndricos de amostragem são resgatados do furo através de um dispositivo conhecido como pescador (figura 9).
