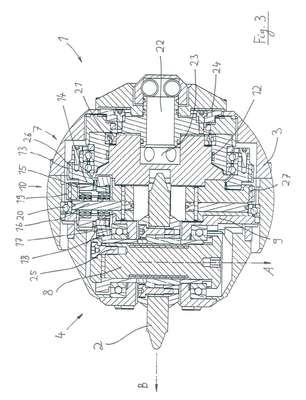

Patente de Invenção BRAÇO DE ESMERILHAMENTO PARA O ESMERILHAMENTO DE PEÇAS A SEREM TRABALHADAS PERFILADAS INTERNAMENTE COM UM DISCO DE ESMERILHAMENTO de KAPP WERKZEUGMASCHINEN GMBH — IPC B24B 5/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
A invenção se refere a um braço de esmerilhamento (1) para o esmerilhamento de peças a serem trabalhadas perfiladas internamente com um disco de esmerilhamento (2), sendo que, o braço de esmerilhamento (1) apresenta um corpo de base (3) em forma de tubo com um eixo longitudinal (L), em cuja primeira área da extremidade axial (4) está apoiado o disco de esmerilhamento (2), e em cuja outra área da extremidade axial (5) está disposto um primeiro acionamento (6) para o disco de esmerilhamento (2), sendo que, o movimento de rotação do primeiro acionamento (6) é transmitido para o disco de esmerilhamento (2) através de um primeiro sistema de transmissão (7). A fim de poder ajustar de forma simples quaisquer ângulos de inclinação do disco de esmerilhamento no braço de esmerilhamento, a invenção prevê que o disco de esmerilhamento (2) está disposto sobre um fuso de esmerilhamento (8) acionado pelo primeiro sistema de transmissão (7) e podendo girar em torno de um eixo de rotação (A), sendo que, o fuso de esmerilhamento (8) está apoiado em um corpo de suporte (9), o qual está disposto no corpo de base (3) podendo girar em torno de um eixo (B), que fica perpendicular tanto sobre o eixo longitudinal (L) como também sobre o eixo de rotação (A), sendo que, o eixo de rotação (A) e o eixo (B) se cortam.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 38 §2° da LPI
#11.4
18/03/2025
RPI 2828
Deferimento
#9.1
03/12/2024
RPI 2813
Retificação de publicação
#3.8
Referente à RPI 2469 de 02/05/2018 , quanto ao item (30).
13/09/2022
RPI 2697
Parecer de pré-exame
#6.23
09/11/2021
RPI 2653
Publicação do pedido de patente
#3.1
02/05/2018
RPI 2469
Pedido de patente depositado
#2.1
27/03/2018
RPI 2464
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170079412' em 18/10/2017 16:09 (WB)
