Patente de Invenção MÁQUINA DE ESMERILHAR PARA O ESMERILHAMENTO DE UM PERFIL de KAPP WERKZEUGMASCHINEN GMBH — IPC B23B 19/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

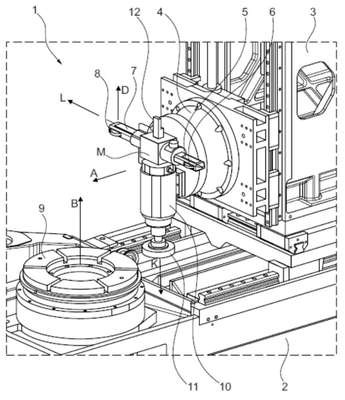

A invenção se refere a uma máquina de esmerilhar (1) para o esmerilhamento de um perfil, compreendendo um leito da máquina (2), sendo que, sobre o leito da máquina está disposto um dispositivo de processamento (3), sendo que,o dispositivo de processamento (3) compreende uma cabeça giratória (4) que suporta um primeiro fuso de esmerilhamento (5) com uma primeira ferramenta de esmerilhamento (6), em particular, com uma ferramenta de esmerilhamento grosseiro, e um segundo fuso de esmerilhamento (7) com uma segunda ferramenta de esmerilhamento (8), em particular, com uma ferramenta de esmerilhamento simples, sendo que, sobre o leito da máquina está disposto um suporte da peça a ser trabalhada executada como mesa giratória (9). A fim de poder fabricar economicamente peças a serem trabalhadas com geometria mais complexa em alta precisão, a invenção prevê que a cabeça giratória (4) apresente, além disso, pelo menos um terceiro fuso de esmerilhamento (10), com uma terceira ferramenta de esmerilhamento (11), sendo que, o eixo de giro (A) da cabeça giratória (4) está alinhado horizontalmente, e o eixo de rotação (B) da mesa giratória (9) está alinhado verticalmente.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 38 §2° da LPI
#11.4
16/04/2024
RPI 2780
Deferimento
#9.1
02/01/2024
RPI 2765
Parecer de pré-exame
#6.23
07/12/2021
RPI 2657
Publicação do pedido de patente
#3.1
06/02/2018
RPI 2457
Pedido de patente depositado
#2.1
03/10/2017
RPI 2439
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170047054' em 05/07/2017 17:06 (WB)
