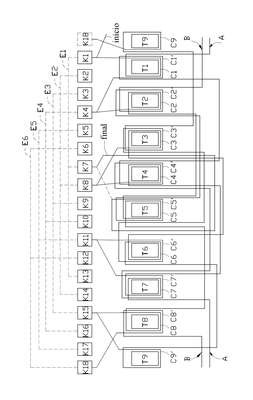

Patente de Invenção MOTOR DE CORRENTE CONTÍNUA DE ÍMÃ PERMANENTE, E, MÓDULO DE VENTILADOR DE RESFRIAMENTO de JOHNSON ELECTRIC S.A. — IPC H02K 1/17. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 30/05/2017, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
MOTOR DE CORRENTE CONTÍNUA DE ÍMÃ PERMANENTE, E, MÓDULO DE VENTILADOR DE RESFRIAMENTO. Um módulo de ventilador de resfriamento (100) inclui um ventilador (80) e um motor PMDC (50). O motor PMDC (50) inclui um estator (10) e um rotor (20). O estator (10) tem 2P polos magnéticos. O rotor (20) inclui um eixo rotativo (21), um núcleo rotativo (22), um comutador (23), e um enrolamento (24). O núcleo do rotor (22) inclui m×P dentes de polo. O comutador inclui k×m×P segmentos de comutador. Dentes de polo adjacentes definem entre si fendas de enrolamento para receber o enrolamento. O enrolamento inclui unidades de enrolamento, cada qual tendo P bobinas. Cada uma das duas extremidades de cada unidade de enrolamento inclui uma linha de saída conectada ao segmento do comutador. Quaisquer duas linhas de saída que se estendem para fora de diferentes fendas de enrolamento são espaçadas uma da outra em locais fora dos segmentos de comutador.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
01/12/2020
RPI 2604
Arquivamento - Art. 33 da LPI
#11.1
15/09/2020
RPI 2593
Publicação do pedido de patente
#3.1
18/12/2018
RPI 2502
Pedido de patente depositado
#2.1
07/11/2017
RPI 2444
Exigência - art. 21 da LPI
#2.5
17/10/2017
RPI 2441
Exigência - art. 21 da LPI
#2.5
26/09/2017
RPI 2438
Exigência - art. 21 da LPI
#2.5
05/09/2017
RPI 2435
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170036277' em 30/05/2017 15:44 (WB)
