DISPOSITIVO E MÉTODO ULTRASSÔNICO DE MEDIÇÃO DE CONCENTRAÇÃO DE SÓLIDOS EM ESCOAMENTOS MULTIFÁSICOS

Classificação IPC

Resumo técnico

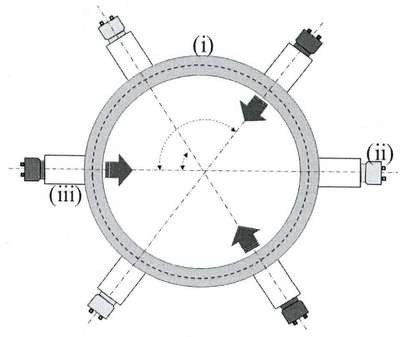

DISPOSITIVO E MÉTODO ULTRASSÔNICO DE MEDIÇÃO DE CONCENTRAÇÃO DE SÓLIDOS EM ESCOAMENTOS MULTIFÁSICOS O dispositivo e método ultrassônico de medição de concentração de sólidos em escoamento multifásicos gera e adquire sinais ultrassônicos que são processados no domínio da frequência. A vantagem do método é que pode ser aplicado de forma nãointrusiva e em escoamentos com presença de gás, sendo estas condições muitas vezes limitantes a medidores comerciais. A tecnologia se aplica, de forma geral, ao setor mineiro e petrolífero, onde escoamentos multifásicos com suspensão estão presentes. É composto pelos seguintes componentes: (a) suporte mecânico para fixação de transdutores; (b) conjunto de sensores ultrassônicos (monocristal ou pulsos-eco); (c) digitalizador que converte o sinal ultrassônico analógico em dígitos binários e os armazena e (d) emissor de pulsos de voltagem ou corrente. O método envolve aquisição/processamento dos sinais: (a) aquisição dos dados; (b) conversão para o domínio da frequência; definição de banda de (c) baixa e (d) alta frequência e obtenção do valor numérico das áreas por meio de integração numérica; (e) razão entre valores de alta e baixa frequência e (f) obtenção da concentração por meio da comparação de (e) com valores aferidos em fluidos monofásicos como fase contínua.
