MÉTODO DE FABRICAÇÃO DE UM MÓDULO FOTOVOLTAICO E MÓDULO FOTOVOLTAICO

Classificação IPC

Prioridades unionistas

Resumo técnico

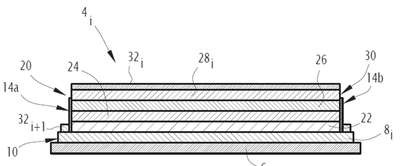

MÉTODO DE FABRICAÇÃO DE UM MÓDULO FOTOVOLTAICO E MÓDULO FOTOVOLTAICO. A invenção se refere a um método de fabricação de um módulo fotovoltaico que compreende pelo menos duas células fotovoltaicas conectadas eletricamente, sendo que cada célula fotovoltaica (4i) é disposta em estrutura de múltiplas camadas em um substrato (6) que tem uma direção para baixo da malha (X) e uma direção que cruza a malha (Y). O método compreende fornecer uma pluralidade de tiras de primeiro eletrodo separadas (8i) sobre o substrato (6), sendo que cada tira de primeiro eletrodo se estende ao longo da direção que cruza a malha (Y), e fornecer, sobre a camada de tiras de primeiro eletrodo, pelo menos uma tira de isolamento (14a, 14b) de um material isolante que se estende ao longo da direção para baixo da malha (X), em que cada tira de isolamento define uma área de conexão e uma área ativa. Uma pilha funcional (20) que compreende uma camada completamente revestida de malha de material semicondutor fotoativo é formada sobre a primeira camada e dentro da área ativa. Uma pluralidade de tiras de segundo eletrodo separadas (28i) é fornecida dentro de a área ativa, em que cada tira de segundo eletrodo se estende ao longo da direção que cruza a malha (Y), de modo a formar células fotovoltaicas e um módulo fotovoltaico é formado conectando-se eletricamente pelo menos duas células fotovoltaicas adjacentes, estendendo-se sobre as tiras de isolamento (14a, 14b) padrões de conexão elétrica para conectar eletricamente, dentro da área (ou áreas) de conexão, a segunda tira de eletrodo de uma célula fotovoltaica à primeira tira de eletrodo de uma célula fotovoltaica adjacente.
