BOTÃO ARCADE COM SENSORES

Classificação IPC

Resumo técnico

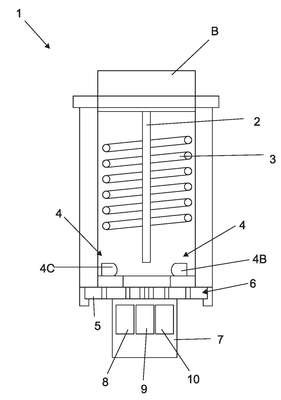

BOTÃO ARCADE COM SENSORES. Trata a presente solicitação de Patente de Invenção de um botão arcade com sensores, voltado ao segmento de jogos eletrônicos, particularmente de fliperama e vídeo games. Mais particularmente, o botão segundo a invenção é um botão óptico (B) a ser usado na área de Vídeo Games e Fliperamas, particularmente destinado a substituir as micro chaves eletromecânicas usadas nos botões de fliperamas e vídeo games há muitos anos, por um botão que tem sensores ópticos internos, não havendo a necessidade de usar micro chave para o acionamento. O receptor (4B) e emissor (4C) do botão óptico (B) são sensores ópticos que trabalham aos pares, ou seja, inclui um emissor (4C) que gera luz infravermelha direcionada para um receptor (4B), este, por sua vez, ligado à base do transistor (11), que tem a função de abrir e fechar o circuito.
