DINAMÔMETRO BIOMÉDICO ELETRÔNICO PARA SER UTILIZADO POR PESSOAS DE QUALQUER FAIXA ETÁRIA PARA A MEDIÇÃO, ANÁLISE E REGISTRO DE FORÇAS MANUAIS QUAISQUER REALIZADAS DURANTE EXERCÍCIOS ISOMÉTRICOS, ISOTÔNICOS OU ISOCINÉTICOS

Classificação IPC

Resumo técnico

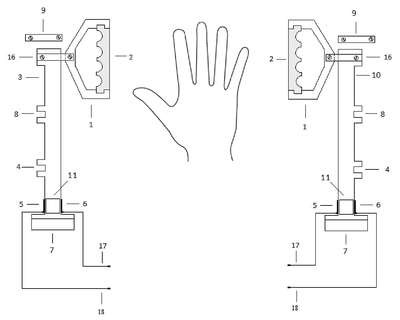

DINAMÔMETRO BIOMÉDICO ELETRÔNICO PARA SER UTILIZADO POR PESSOAS DE QUALQUER FAIXA ETÁRIA PARA A MEDIÇÃO, ANÁLISE E REGISTRO DE FORÇAS MANUAIS QUAISQUER REALIZADAS DURANTE EXERCÍCIOS ISOMÉTRICOS, ISOTÔNICOS OU ISOCINÉTICOS. A presente invenção refere-se a um dinamômetro biomédico eletrônico que possui sistema mecânico que permite aos usuários de todas as faixas etárias utilizarem o mesmo equipamento e com a mesma sensibilidade sem que isto danifique a estrutura mecânica principal constituída da haste esquerda (3) e da haste direita (10). O apoio (2) encaixado em cada suporte (1) da haste esquerda (3) e da haste direita (10) é facilmente substituído por outro apoio que seja confortável e ergonômico considerando a lesão ou a deformidade pontual no dedo da mão. Além disso, o dinamômetro pode ser utilizado por usuários que possuem mãos muito grandes até mãos muito pequenas. Isto acontece porque o espaçamento entre as duas hastes (3) e (10) pode ser facilmente ajustado através da introdução das bases (7) no interior do trilho (15) e presas através das duas borboletas com parafusos acoplados (14). A resposta analógica da ponte de transdutores (5) e (6) de cada haste (3) e (10) é condicionada, convertida em sinal digital e enviada a um notebook ou computador no qual foi desenvolvido um software inovador com técnica de inteligência artificial. Este software é inédito e disponibiliza uma interface amigável para o médico obter todas as informações desejadas e operá-lo realizando também a correção da sensibilidade inicialmente nas duas hastes (3) e (10) de maneira à efetivamente obter a força produzida pelo usuário. O software realiza análise no domínio do tempo e obtém a interdependência dos parâmetros das curvas geradas. Além disso, também realiza análise no domínio da frequência e extrai as componentes rápidas e lentas da força muscular. Por fim são plotados os gráficos na tela do notebook ou microcomputador (22) que mostra os pontos de máximos, de mínimos e registra as informações do usuário em um banco de dados.
