CONECTOR PARA BOBINA MAGNÉTICA

Classificação IPC

Prioridades unionistas

Resumo técnico

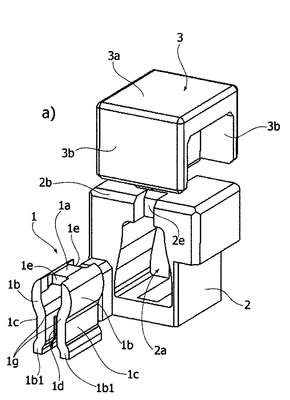

A presente invenção refere-se a um conector (1) para a ligação a uma bobina magnética (B) enrolada em um elemento de suporte (10). O fio magnético (C) que realiza a bobina (B) é coberto por uma camada isolante. O conector compreende um elemento de contato elástico de mola (1,100, 200, 50) que é feito de material condutor e que na condição de descanso tende a voltar para a condição fechada. O elemento de contato de mola (1,100, 200, 50) é mantido em uma condição aberta durante a inserção do conector no elemento de suporte (10). Além disso, o elemento de contato de mola (1, 100, 200, 50) inclui nas suas paredes internas elementos de corte (1d, 100d, 200d, 52e) para corte na camada isolante. Finalmente, são proporcionados meios de batente para evitar que o elemento de contato de mola feche mais do que uma determinada quantidade. No final da fase de fechamento, o elemento de contato de mola (1.100, 200, 50) desempenha uma função de retenção mecânica e, ao mesmo tempo, cria um contato elétrico entre o elemento de suporte (10) e a bobina magnética (B).
