APERFEIÇOAMENTO EM EQUIPAMENTO SIMULADOR DE CAMINHADA

Classificação IPC

Resumo técnico

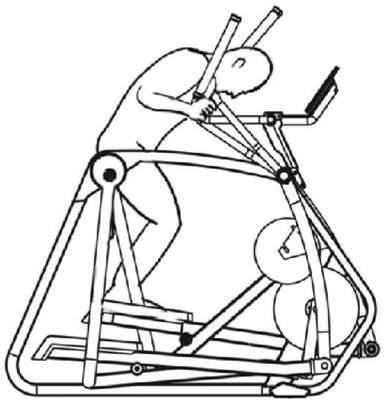

Aperfeiçoamento em equipamento simulador de caminhada, do tipo que compreende uma estrutura rígida, na qual são montados os braços e alavancas articulados a essa estrutura, e plataforma que juntamente com seu sistema de geração de carga e forças inerciais, definem um trajeto fechado simulador de caminhada. De acordo com a presente invenção a estrutura fixa (2) tem a forma de duas armações rígidas, na forma perimétrica de um ?C? invertido, espaçadas e interligadas por seus extremos superior e inferior, por meio de travessas horizontais rígidas, delimitando o campo de atuação do usuário durante seus exercícios; sendo que dita estrutura fixa (2) apresenta em seus extremos pósteros-superiores, respectivos conjuntos de articulação (12), em cada um dos quais é conectado o extremo superior de um braço traseiro (3), cujo extremo inferior desliza, por meio de um eixo rolante (14), por sobre e ao longo da porção longitudinal inferior da estrutura fixa (2); sendo que cada um desses braços traseiros (3) se conecta através do dito eixo rolante (14), a uma respectiva longarina interna (5) que com seu extremo posterior articulado ao eixo rolante (14) se estende para frente e, por meio de uma articulação (16), se conecta a uma correspondente haste de pedal (6) que por sua vez, tem seu extremo anterior pivotado ao eixo central de uma roda (18) de um meio de transmissão que se conecta a um sistema de frenagem (7).
