Patente de Invenção MOTOR DE IMÃ PERMANENTE MONOFÁSICO de JOHNSON ELECTRIC INTERNATIONAL AG — IPC H02K 21/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.

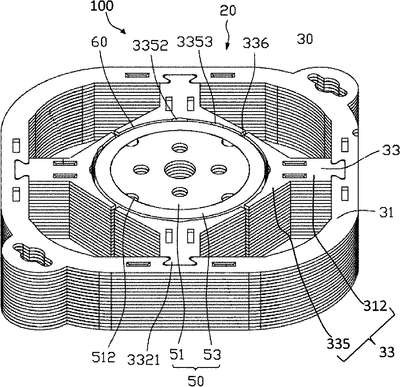

MOTOR DE ÍMÃ PERMANENTE MONOFÁSICO Um motor de ímã permanente monofásico (100) inclui um estator e um rotor (50). O estator inclui um núcleo de estator (21) e enrolamentos. O núcleo de estator (21) inclui a porção de culatra (31) e dentes de estator (33). Cada dente de estator (33) inclui uma porção de enrolamento (332) e uma sapata de polo (335) conectada a uma extremidade da porção de enrolamento (332). Cada sapata de polo (335) inclui uma face de polo (3351). A face de polo (3351) define um primeiro entalhe de posicionamento (3352) em um meio da mesma. Cada uma das faces de polo (3351) define adicionalmente pelo menos um segundo entalhe de posicionamento (3353). O dito pelo menos um dos segundos entalhes de posicionamento (3353) em uma sapata de polo (335) estão localizados no mesmo lado do primeiro entalhe de posicionamento (3352) de uma sapata de polo correspondente (335). O primeiro e o segundo entalhes de posicionamento (3353) são configurados de modo que uma posição inicial do rotor (50) recebido no espaço do estator é deslocada a partir de uma posição de ponto morto.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Indeferimento
#9.2
22/11/2022
RPI 2707
Conhecimento de parecer técnico
#7.1
09/08/2022
RPI 2692
Exigência preliminar
#6.21
01/09/2020
RPI 2591
Transferência deferida
#25.1
13/08/2019
RPI 2536
Publicação do pedido de patente
#3.1
06/06/2017
RPI 2422
Pedido de patente depositado
#2.1
31/01/2017
RPI 2404
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160071558 em 30/11/2016 02:47(WB).
