CIRCUITO DE ACIONAMENTO DE MOTOR, E, COMPONENTE DE MOTOR

ArquivadaPatente de Invenção

Dados do pedido

Patente de Invenção CIRCUITO DE ACIONAMENTO DE MOTOR, E, COMPONENTE DE MOTOR de JOHNSON ELECTRIC S.A. — IPC H02P 1/42

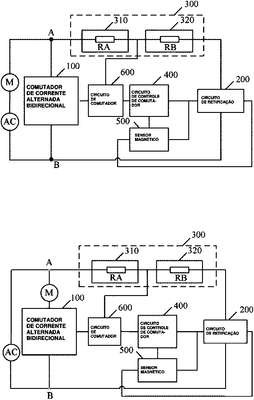

Patente de Invenção CIRCUITO DE ACIONAMENTO DE MOTOR, E, COMPONENTE DE MOTOR de JOHNSON ELECTRIC S.A. — IPC H02P 1/42. Figura publicada pelo INPI na Revista da Propriedade Industrial.

Número

102016018035

Tipo

Patente de Invenção

Depósito

03/08/2016

Publicação

14/02/2017

Andamento no INPI

  1. Depósito03/08/16
  2. Publicação14/02/17
  3. Arquivado
  4. Deferimento
  5. Concessão
  6. Em vigor

Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 03/08/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

Falar com um especialista

Última movimentação publicada pelo INPI: 05/11/2019. Atualizamos a cada nova RPI, publicada semanalmente.

Depositantes e inventores

Depositantes

JOHNSON ELECTRIC S.A.

CH

Ver toda a carteira desta empresa

Inventores

B. L. (pessoa física)

CN

C. S. (pessoa física)

CN

E. W. (pessoa física)

CN

F. X. (pessoa física)

CN

L. L. (pessoa física)

CN

S. Y. (pessoa física)

CN

S. H. (pessoa física)

CN

X. Y. (pessoa física)

CN

Y. C. (pessoa física)

CN

Y. L. (pessoa física)

CN

Y. J. (pessoa física)

CN

Dados técnicos

Classificação IPC

Prioridades unionistas

CN

2016 1044 7057.5 · 20/06/2016

CN

PCT/CN2015/086422 · 07/08/2015

Resumo técnico

CIRCUITO DE ACIONAMENTO DE MOTOR, E, COMPONENTE DE MOTOR. Um circuito de acionamento de motor e um componente de motor são providos. O circuito de acionamento de motor inclui um comutador de corrente alternada bidirecional conectado em série com um motor por dois terminais de uma fonte de energia externa de corrente alternada, onde o comutador de corrente alternada bidirecional é conectado entre um primeiro nó e um segundo nó; um circuito de retificação; um sensor magnético, configurado para detectar um campo magnético de um rotor e emitir um sinal indutivo magnético correspondente; um primeiro circuito de queda de voltagem e um segundo circuito de queda de voltagem conectado em série entre o primeiro terminal de entrada do circuito de retificação e o primeiro nó, onde existe um terceiro nó entre o primeiro circuito de queda de voltagem e o segundo circuito de queda de voltagem, e o primeiro circuito de queda de voltagem é conectado entre o primeiro nó e o terceiro nó; um circuito de comutador conectado entre o terceiro nó e um terminal de controle do comutador de corrente alternada bidirecional, onde o circuito de comutador inclui um primeiro terminal, um segundo terminal, um terminal de controle e um comutador arranjado entre o primeiro terminal e o segundo terminal; e um circuito de controle de comutador conectado entre o terminal de controle do circuito de comutador e um terminal de saída do sensor magnético.

Histórico de despachos

Publicações na Revista da Propriedade Industrial (RPI).

Arquivamento definitivo - Art. 33 da LPI

#11.1.1

05/11/2019

RPI 2548

Arquivamento - Art. 33 da LPI

#11.1

20/08/2019

RPI 2537

Publicação do pedido de patente

#3.1

14/02/2017

RPI 2406

Pedido de patente depositado

#2.1

08/11/2016

RPI 2392

Requerimento de pedido de patente

#2.10

Número de Protocolo 870160041654 em 03/08/2016 03:17(WB).

16/08/2016

RPI 2380
