Patente de Invenção CIRCUITO INTEGRADO DE SENSOR, E, COMPONENTE DE MOTOR de JOHNSON ELECTRIC INTERNATIONAL AG — IPC G01R 1/30. Figura publicada pelo INPI na Revista da Propriedade Industrial.

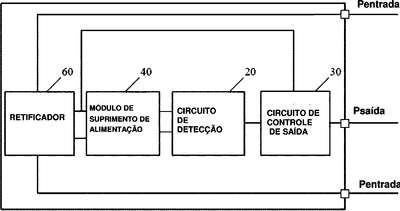

CIRCUITO INTEGRADO DE SENSOR, E, COMPONENTE DE MOTOR. A presente descrição provê um circuito integrado de sensor (400), inclui um retificador (60), um módulo de suprimento de alimentação (40), um circuito de controle de saída (30) e um circuito de detecção (20). O retificador (60) é configurado para converter um suprimento de alimentação externo para um primeiro suprimento de alimentação de corrente contínua. O módulo de suprimento de alimentação (40) inclui um regulador de tensão (41) configurado para gerar um segundo suprimento de alimentação de corrente contínua diferente do primeiro suprimento de alimentação de corrente contínua. O circuito de detecção 20 é alimentado pelo segundo suprimento de alimentação de corrente contínua e configurado para detectar um sinal introduzido e gerar de maneira correspondente um sinal de controle. O circuito de controle de saída (30) é configurado para controlar, em resposta a pelo menos o sinal de controle, o circuito integrado de sensor, para operar em pelo menos um de um primeiro estado no qual uma corrente flui para fora a partir de uma porta de saída (P saída ), e um segundo estado no qual uma corrente flui para dentro a partir da porta de saída (P saída ).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
04/10/2022
RPI 2700
Exigência - art. 36 da LPI
#6.1
24/05/2022
RPI 2681
Transferência deferida
#25.1
23/07/2019
RPI 2533
Publicação do pedido de patente
#3.1
14/02/2017
RPI 2406
Pedido de patente depositado
#2.1
11/10/2016
RPI 2388
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160041647 em 03/08/2016 03:12(WB).
