Patente de Invenção CIRCUITO INTEGRADO DE SENSOR MAGNÉTICO, E, DISPOSITIVO ELETRÔNICO de JOHNSON ELECTRIC INTERNATIONAL AG — IPC G01R 1/30. Figura publicada pelo INPI na Revista da Propriedade Industrial.

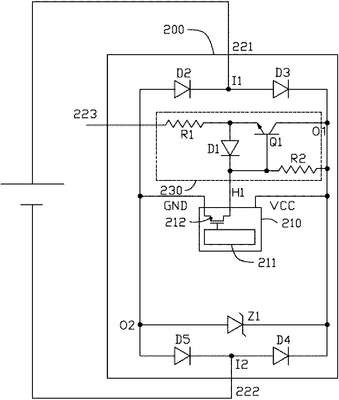

CIRCUITO INTEGRADO DE SENSOR MAGNÉTICO, E, DISPOSITIVO ELETRÔNICO Dispositivo eletrônico e um circuito integrado de sensor magnético (200) do mesmo são providos. O circuito integrado de sensor magnético (200) inclui um invólucro (220), um substrato semicondutor instalado no invólucro e um primeiro a terceiros orifícios (221, 222, 223) se estendendo a partir do invólucro. Um retificador e um sensor de posição (210) são providos no substrato semicondutor. O retificador inclui primeiro e um segundo terminais de saída (O1, O2) e dois terminais de entrada (I1, I2)respectivamente conectados ao primeiro e ao segundo orifícios (221, 222). Em um caso em que o primeiro e o segundo orifícios (221, 222) são conectados negativamente ou positivamente a um suprimento de alimentação externo, uma saída de voltagem pelo primeiro terminal de saída (O1) do retificador é maior que a saída de voltagem pelo segundo terminal de saída (O2) do retificador. O sensor de posição (210) é conectado ao primeiro e ao segundo terminais de saída (O1, O2) do retificador, e um sinal de campo magnético detectado pelo sensor de posição é liberado pelo terceiro orifício (223).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
01/11/2022
RPI 2704
Exigência - art. 36 da LPI
#6.1
12/07/2022
RPI 2688
Transferência deferida
#25.1
16/07/2019
RPI 2532
Publicação do pedido de patente
#3.1
14/02/2017
RPI 2406
Pedido de patente depositado
#2.1
13/09/2016
RPI 2384
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160040660 em 29/07/2016 05:10(WB).
