TALHER MONTADO E PROCESSO DE MONTAGEM DE TALHER

Classificação IPC

Resumo técnico

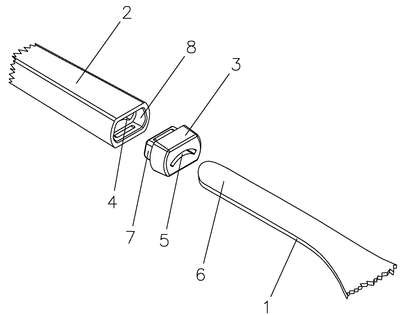

?TALHER MONTADO E PROCESSO DE MONTAGEM DETALHER?O talher aperfeiçoado compreende uma parte funcional (1)executada em metal que é montada em um cabo moldado em plástico (2) edotado de uma ponteira (3). O cabo (2) possui um canal interno (4) que éalinhado com um canal (5) executado na ponteira (3), por onde trespassa ahaste metálica (6) da parte funcional do talher. O contorno rebaixado (7) daextremidade da ponteira (3) é embutida na cavidade (8) da extremidadeanterior do cabo (2). A haste metálica (6) da parte funcional do talher éintroduzida compressão e interferência no canal (4) do cabo (2) aquecido.A montagem do talher compreende as operações:A) conformação da parte funcional dos talheres;B) moldagem das ponteiras dos cabos;C) moldagem dos cabos;D) posicionamento dos cabos moldados em um dispositivo suporte;E) aquecimento dos cabos posicionados no dispositivo suporte;F) introdução das ponteiras nas hastes metálicas dos talheres;G) posicionamento da parte funcional com as ponteiras em um suporte;H) posicionamento do suporte com os cabos aquecidos em uma prensa;I) posicionamento do suporte das partes funcionais na prensa;J) pressionamento das hastes metálicas nos canais dos cabos aquecidos;K) extração dos suportes do dispositivo de prensagem;L) extração dos talheres montados dos suportes.
