SISTEMAS PARA MEDIÇÃO DE VELOCIDADE DE VEÍCULOS COM CALIBRAÇÃO AUTOMÁTICA

Classificação IPC

Resumo técnico

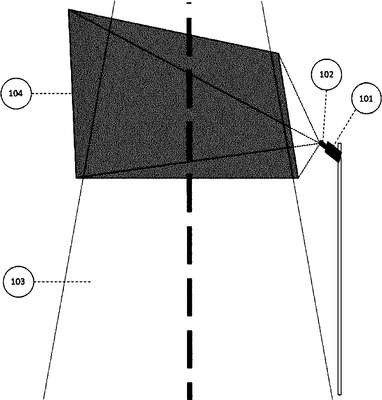

RESUMOSISTEMAS PARA MEDIÇÃO DE VELOCIDADE DE VEÍCULOS COM CALIBRAÇÃO AUTOMÁTICA A presente invenção está relacionada ao campo da medição e controle e aplica-se à medição de velocidade de veículos automotores com finalidades de controle, fiscalização e inteligência de tráfego, sendo que o deslocamento dos veículos é calculado em valores reais através da transformação das coordenadas da imagem por uma matriz de homografia. Em uma das modalidades da presente invenção o sistema compreende uma câmara de vídeo (101) acoplada a um conjunto óptico (102), sendo o conjunto disposto de forma a ficar direcionado para uma via (103), o sistema compreendendo adicionalmente um projetor luminoso (201) que projeta uma imagem padrão (202) em uma região da via (103) captada pela câmara de vídeo (101), um medidor de distancias (203) acoplado a câmara de vídeo (101), que mede a distancia entre o referido medidor e o centro da imagem projetada na via (103) por onde o veículo passa, em que com base no tamanho original da imagem do veículo projetada e a distancia focal de seu conjunto óptico, a distancia focal da câmara de vídeo (101) e o tamanho de seu sensor de imagem, e a distancia até o centro da imagem projetada, são obtidos os valores dos parâmetros de transformação das coordenadas para o cálculo da matriz de homografia. 1/1
