DISPOSIÇÕES CONSTRUTIVAS INTRODUZIDAS EM MÁQUINA ENSACADORA GRAVITACIONAL COM FLUXO FORÇADO

Classificação IPC

Resumo técnico

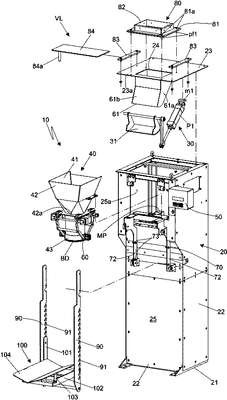

ENSACADEIRA SEMIAUTOMÁTICA APERFEIÇOADA PARA PRODUTOS GRANULADOS EM GERA.Trata?se de ensacadeira semiautomática (10) do tipo utilizada para ensacamento deprodutos granulados (PG) em geral, tais como, sementes, grãos do tipo café, feijão,soja, sorgo, milho, arroz, etc., bem como, sal mineral, açúcar cristal, rações peletizadas e fareladas, farelos com menos de 10% umidade e outros; ditaensacadeira (10) do tipo que compreende carenagem vertical (20) com base plana(21) de onde se desenvolvem paredes periféricas (22) até formarem uma bordasuperior (22a) para a montagem da chapa superior (23) onde é praticada umaabertura (24) acima da qual é instalada uma gola (80) que atua como meio de montagem de uma moega; dita abertura (24) é alinhada em com eixo vertical (E1)com bocal de distribuição (61) dos produtos granulados (PG); dito bocal (61)compreende corpo tubular (61a) formado por setor de recebimento (61a) e setorde escoamento (61b), sendo este último ligeiramente obliquado com angulação (Alfa)idealizada para escoamento dos produtos granulados (PG) por gravidade até atingira abertura (41) da bica de ensaque (40); na abertura do bocal (61) é instalado oregistro de corte e controle do fluxo (30) formado por tampa articulável (31)movimentada por pistão hidráulico (P1), por sua vez, montado em mancal (m1) fixona face inferior da chapa (23) da carenagem vertical (20); na porção extrema dopistão (P1) é previsto articulador roscado (113) fixado em barra (114) do cilindropneumático (115), sendo que, coplanar ao pistão (P1), é instalado came (CM)formado por placa em ?L? (110) em cuja aba (111) é praticado recorte oblongo (112)onde é montado um sensor de movimento (S1); nos braços laterais (72) do suporte(70) da bica de ensaque (40) são praticados orifícios roscados (73) para a montagemde respectivas barras de fixação (90) do conjunto ?cadeira? (100) para apoio dossacos de boca aberta (SC) de 10 a 60kg.
