APERFEIÇOAMENTOS INTRODUZIDOS EM ENSACADEIRA SEMIAUTOMÁTICA COM PESAGEM ELETRÔNICA DIGITAL PARA ENSAQUE DE PRODUTOS GRANULADOS E ASSEMELHADOS

Classificação IPC

Resumo técnico

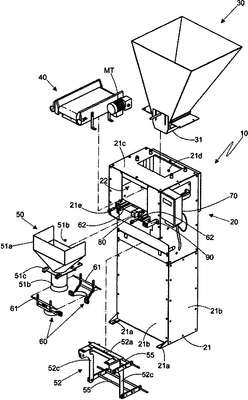

"APERFEIÇOAMENTOS INTRODUZIDOS EM ENSACADEIRA SEMIAUTOMÁTICA COM PESAGEM ELETRÔNICA DIGITAL PARA ENSAQUE DE PRODUTOS GRANULADOS E ASSEMELHADOS". Trata-se de ensacadeira semiautomática (10) do tipo para ensaque de produtos granulados (PG) e assemelhados, tais como, sementes, chás, areia e pedra, pimenta, produtos em pó, etc.; dita ensacadeira (10) é configurada para sacos (SC) de boca aberta de 10 a 60kg e compreende carenagem vertical (20) formada por base plana (21) de cuja borda frontal se desenvolvem um par de pedestais (21a), bem como, paredes periféricas (21b) até atingirem a parede superior (21c) onde, por sua vez, é praticada abertura (21d) para a montagem do bocal (31) da moega (30) com 0,2m3 de capacidade; a face frontal (21e) da carenagem (20) prevê abertura (22) onde é instalado transversalmente o módulo de esteira (40) condutora dos produtos granulados (PG), o qual é acionado por motor (MT), sendo que dito módulo (40) esta alinhado perpendicularmente com o bocal (31) da moega (30) e apresenta extremidade de queda (41) dos produtos granulados (PG) disposta na abertura (22), por sua vez, alinhada com bica de ensaque (51) integrante do módulo de pesagem eletrônica (50) que incorpora o módulo de prensa (60) do saco (SC) de recebimento dos grãos; todos os referidos módulos (40), (50) e (60) são comandados por controlador lógico programável (70), o qual prevê painel de programação (71) com botões (72) específicos para função de: i) programações de quantidades de produtos (PG) para obtenção do peso desejado; ii) gravação da programação; iii) remoção da gravação; iv) controlador de produtividade.
