CALDEIRA MISTURADORA ROTATIVA PARA PRODUÇÃO DE MATERIAL COMPOSTO

Classificação IPC

Resumo técnico

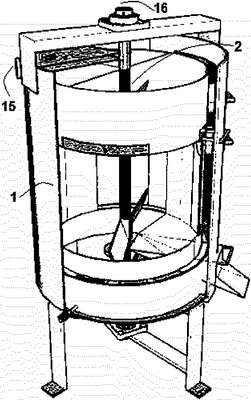

CALDEIRA MISTURADORA ROTATIVA PARA PRODUÇÃO DE MATERIAL COMPOSTO. A presente patente de invencão refere-se a um equipamento destinado a aquecer e misturar os elementos para produção de material composto obtido a partir de matriz polimérica, em combinação com reforço de partículas minerais granulares, cujo produto homogeneizado e de fluidez adequada possibita a moldagem de artefatos para diversos fins, principalmente, para construção civil. O presente equipamento é composto de um corpo em formato cilíndrico (1) dotado de um eixo central vertical (2); uma caldeira misturadora principal na parte inferior (3 ); uma caldeira preaquecedora na parte superior (4); câmara de aquecimento (5); motor e redutor de velocidade para rotação do eixo principal e das pás de ambas as caldeiras (6): pás revolvedoras da caldeira preaquecedora (8): puxador da portinhola (9); passagem dos materiais aquecidos da caldeira superior para caldeira principal inferior (10); porta aumentadora da caldeira interior com tampa de vidro e iluminação (11); pás misturadoras da caldeira principal inferior (12); queimadores a gás (13): termômetro (15); cavidade para circulação dc calor (18): parede preenchida com lã retratária (19); puxador da porta do fundo da caldeira (20) e saída em rampa do material composto (21) para ser enformado ou moldado.
