APERFEIÇOAMENTOS INTRODUZIDOS EM CONECTOR TERMINAL PERFURANTE PARA CABO/CONDUTOR ELÉTRICO ISOLADO

Classificação IPC

Resumo técnico

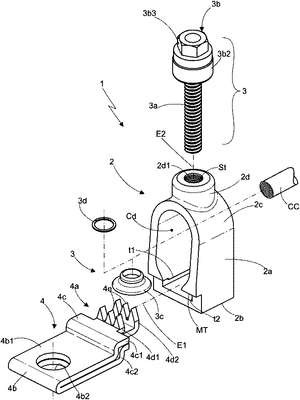

APERFEIÇOAMENTOS INTRODUZIDOS EM CONECTOR TERMINAL PERFURANTE PARA CABO/CONDUTOR ELÉTRICO ISOLADO, mais precisamente trata de conector terminal (1) idealizado para conexão de cabos elétricos flexíveis ou extra-flexíveis em sistema de distribuição de energia elétrica, tais como, quadros elétricos, painéis de distribuição, entre outros; dito conector terminal (1) compreende um corpo principal (2) provido de cavidade de adaptação (Cd) para a montagem do cabo/condutor (CC) e setor tubular (St) para a montagem de um atuador mecânico (3), sendo que dito corpo principal (2) prevê meios de montagem (MT) de um barramento (4); os meios de montagem (MT) do barramento (4) no corpo principal (2) ser configurado pela previsão de um par de trilhos (t1) e (t2) previstos na face interna da cavidade (Cd), preferencialmente próximo à base inferior da mesma, trilhos (t1)/(t2) estes que recebem a extremidade de conexão (4a) do barramento (4), o qual é mantido com seu eixo longitudinal (E1) disposto de modo perpendicular em relação ao eixo longitudinal (E2) do corpo (2) e, consequentemente da cavidade (Cd); o posicionamento perpendicular entre as peças (4) e (2) mantém alinhados perpendicularmente a extremidade perfurante (4a) do barramento (4) com o atuador mecânico (3), por sua vez, configurado por pino com setor roscado (3a), tendo, superiormente, um cabeçote de manipulação (3b) e inferiormente o acoplamento de um disco de compressão (3c) com respectiva mola (3d) para a manutenção da pressão de contato junto a superfície externa do cabo/condutor (CC), por sua vez penetrado pela extremidade perfurante (4a) do barramento (4).
