SIMULADOR PULSÁTIL DO APARELHO CIRCULATÓRIO HUMANO COM DUPLO CIRCUITO PARA AJUSTE FINO DA PRESSÃO

Classificação IPC

Resumo técnico

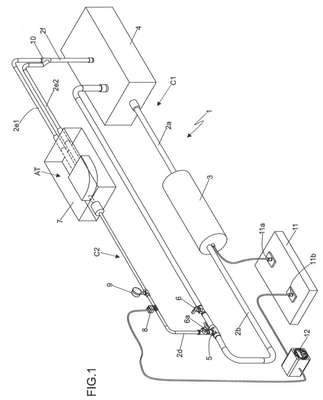

SIMULADOR PULSÁTIL DO APARELHO CIRCULATÓRIO HUMANO COM DUPLO CIRCUITO PARA AJUSTE FINO DA PRESSÃO. Trata-se de simulador pulsátil (1) do aparelho circulatório humano do tipo desenvolvido para estudo de espécimes, ou seja, peças anatômicas do sistema circulatório humano retiradas de cadáveres frescos com o objetivo de estudar as propriedades biomecânicas da parede da aorta aneurismática, em comparação com a parede da aorta normal para melhor compreensão do comportamento dos aneurismas submetidos a diferentes pressões, quando avaliados por angiotomografia computadorizada; dito simulador pulsátil (1) compreende sistema formado por duplo circuito hidráulico (Cl) e (C2) formado por um conjunto de mangueiras (2) e acionado por bomba ejetora (3) com controle/ajuste fino da pulsatilidade e da pressão, a qual é interligada no reservatório (4) por mangueira flexível (2a), sendo que dita bomba (3) tem saída conectada em outra mangueira flexível (2b) que segue ate receber uma conexão (5) em "T" provida de registros (6) e (6a), a qual, por sua vez, recebe mangueiras flexíveis (2c) e (2d), sendo que mangueira (2c) segue para o dito reservatório móvel (4), enquanto que a mangueira (2d) segue para a bandeja (7) da aorta (AT) onde são previstos pontos de fixação para o espécime, ou seja, (p1), (p2) e (p3); dita mangueira (2d) prevê ao longo do corpo válvula solenoide (8) e manômetro (9); nas ramificações da aorta (AT) são conectadas outras mangueiras flexíveis (2e1) e (2e2), as quais findam em conexão (10) em "Y" onde, por sua vez, é instalada uma mangueira flexível (2f) condutora do fluido (F) que alcança o reservatório (4); dito fluido (F) é, preferencialmente formado por solução de água + glicerina na proporção de 42:58; dita bomba (3) é conectada em tomada (11a) de uma central elétrica (11), a qual prevê uma segunda tomada (11b) para a ligação de um temporizador (12), por sua vez, interligado a dita válvula solenoide (8).
