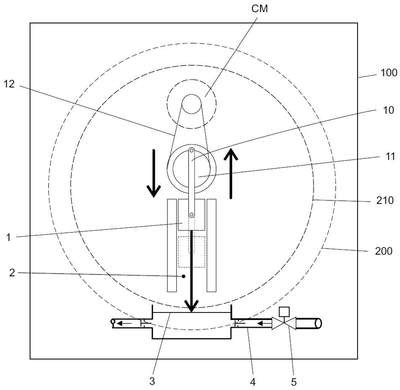

Patente de Invenção SISTEMA DE DRENAGEM PARA APARELHOS ELETRODOMÉSTICOS de WHIRLPOOL S.A. — IPC D06F 39/08. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE DRENAGEM PARA APARELHOS ELETRODOMÉSTICOSA presente invenção pertence ao campo tecnológico dos aparelhos eletrodomésticos e refere-se a presente invenção a uma nova disposição construtiva aplicada em sistema de drenagem para aparelhos eletrodomésticos mais precisamente para máquinas de lavar roupas - que envolve a utilização de um sistema de diafragma acionado pelo motor principal do aparelho e, em função disso, elimina a necessidade de utilização de uma bomba específica para drenagem a qual demandaria a operação e os gastos energéticos e econômicos de um motor adicional específico. O sistema compreende, basicamente, pelo menos um eixo excêntrico (10) cooperante com a polia movida (11) ou com a correia (12); pelo menos um elemento atuador (1) cooperante com o eixo excêntrico (10), e pelo menos uma membrana resiliente (3) cooperante com o elemento atuador (1) e solidária a uma tubulação (4) cooperante com o tanque fixo (200), sendo que na dita tubulação (4), à montante da dita membrana resiliente (3), localiza-se pelo menos uma válvula (5) de controle de fluxo de água.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo por descumprimento
#8.11
Referente ao arquivamento publicado na RPI 2498 de 21/11/2018.
06/03/2019
RPI 2513
Arquivamento por falta de pagamento
#8.6
Referente à 3ª anuidade.
21/11/2018
RPI 2498
Publicação do pedido de patente
#3.1
16/05/2017
RPI 2419
Pedido de patente depositado
#2.1
01/03/2016
RPI 2356
Requerimento de pedido de patente
#2.10
Número de Protocolo 860150232598 em 08/10/2015 03:08(WB).
