APERFEIÇOAMENTOS INTRODUZIDOS EM SISTEMA DE LIMPEZA DE ÁGUA DE PISCINAS EM GERAL

Classificação IPC

Resumo técnico

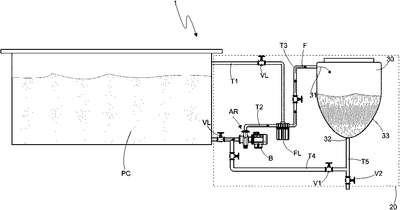

APERFEIÇOAMENTOS INTRODUZIDOS EM SISTEMA DE LIMPEZA DE ÁGUA DE PISCINAS EM GERAL. Trata-se de sistema de limpeza de água (10) do tipo aplicado em arranjo de circulação (AR) de água de piscinas (PC) em geral, tais como, piscinas de clubes, condomínios residenciais, academias, associações e outros; dito arranjo (AR) compreende tubulação (T1) de captação de água e tubulação (T2) de retorno de água, as quais são conectadas na bomba d´agua (B) e filtro de limpeza (FL); dito sistema de limpeza (10) inclui comando de válvulas (20) idealizado para o controle de abertura e/ou fechamento do fluxo (F) da agua pela liberação de válvulas (VL) dispostas ao longo das tubulações (T1) e (T2), as quais, por sua vez, preveem ramificações tubulares (T3) e (T4) também, provida de válvulas de abertura/fechamento de água (V1) e (V2) idealizadas para o direcionamento da água poluída para o tanque de tratamento (30) e redirecionamento da agua limpa para a piscina (PC); dito tanque de tratamento (30) prevê abertura superior (31) conectada a tubulação de alimentação de água (T3) e uma abertura inferior (32) para a conexão da tubulação (T5) para o descarte das sujidades decantadas na base cônica (33) do tanque (30), sendo que a tubulação (T5) apresenta conexão com a dita ramificação (T4); dita tubulação (T5) prevê conexão com a tubulação (T4) para o redirecionamento da agua tratada para a piscina.
