MÁQUINA DOBRADEIRA DE TELA DE VERGALHÃO PARA CONFORMAÇÃO DE FERRAGEM ARMADA EM VÁRIAS MEDIDAS PARA UTILIZAÇÃO EM EDIFICAÇÕES COMO COLUNAS E VIGAS

Classificação IPC

Resumo técnico

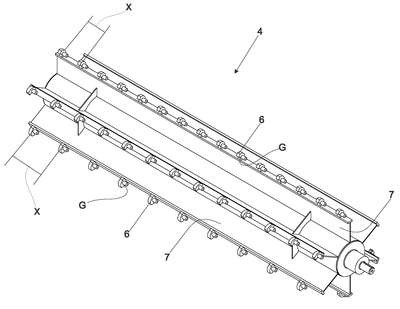

MÁQUINA DOBRADEIRA DE TELA DE VERGALHÃO PARA CONFORMAÇÃO DE FERRAGEM ARMADA EM VÁRIAS MEDIDAS PARA UTILIZAÇÃO EM EDIFICAÇÕES COMO COLUNAS E VIGAS. Consiste em uma máquina dobradeira (1) composta por uma estrutura (2) e estrutura laterais (3), a parte superior (S) de modo centralizado (C) na máquina dobradeira (1) é inserido um eixo seletor (4) apoiado em um par de mancal (5) pelas estruturas laterais (3); o eixo seletor (4) possui, em sua área perimetral, dentes (6) dispostos em várias faixas em viga T longitudinais (7); cada faixa em viga T longitudinal (7) apresenta uma sequência entre os dentes (6), distintas das medidas dos dentes (6) de uma outra faixa em viga T longitudinal (7), preferencialmente espaçamentos(X) pré-ajustados de de 10cm,12cm,15cm,20cm,25cm (X); para a escolha da faixa na viga T longitudinal (7) do eixo seletor (4), é por meio do acionamento de um botão (B), que ativa o motor e o eixo (14) que nas extremidades desse eixo (14), há um mecanismo articulado pantográfico (15) que pivota para afastar o chassi longitudinal (16) dotado pelo longarina estrutural (9). O chassi longitudinal (16) ainda conta com o auxílio dos pistões pneumáticos (12) para a movimento articulado do referido chassi longitudinal (16), que assim afastado, permite que o eixo seletor (4) fique exposto, para o acesso do manuseio.
