MÁQUINA PARA TOMBAMENTO DE BOMBONA DE ÁGUA EM BEBEDOURO

Classificação IPC

Resumo técnico

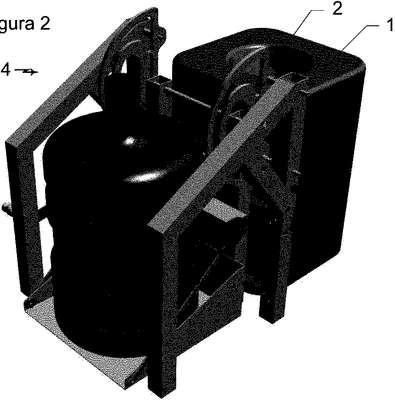

MÁQUINA PARA TOMBAMENTO DE BOMBONA DE ÁGUA EM BEBEDOURO.Tratou o presente relatório descritivo de requerimento de patente de invenção, que traz como novidade uma máquina destinada a rece-ber a colocação de uma bombona dágua preferencialmente de 20 l, em pé com o gargalo voltado para cima para que qualquer pessoa consiga virar e po-sicionar a referida bombona de cabeça para baixo dentro do bebedouro reali-zando o mínimo de esforço. Sendo formado por um par de colunas posteriores (5) interligado ao par colunas frontais (6 e 6a) de fixação da barra (8) fixada ao acionador (9) dos gatilhos (10 e 10a), e do par de suportes (23) que apresentar um recorte curvo (24) e um recorte reto (27) vertical de encaixe e guia de desli-zamento do rolamento inferior (25) do eixo inferior (26) e do rolamento superior (28) do eixo superior (29), da bandeja (36) da estrutura móvel (37). Sendo apli-cada no campo de máquinas e mecanismos destinados para facilitar o levan-tamento ou suspensão de recipientes por operação manual.
