SISTEMA DE ACOPLAMENTO FLUTUANTE PARA EQUIPAMENTO ELETRODOMÉSTICO DE LAVANDERIA E EQUIPAMENTO ELETRODOMÉSTICO DE LAVANDERIA

Classificação IPC

Resumo técnico

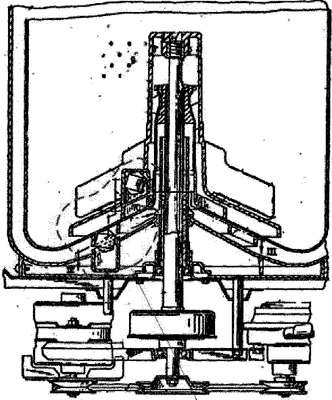

SISTEMA DE ACOPLAMENTO FLUTUANTE PARA EQUIPAMENTO ELETRODOMÉSTICO DE LAVANDERIA. A presente invenção refere-se a um equipamento eletrodoméstico de lavan-deria provido de embreagem / elemento acoplador flutuante posicionado entre cesto e agitador. Tal invenção visa, principalmente, prover um acoplamento seletivo entre os referidos componentes, de acordo com a fase do ciclo de lavagem, sendo dito acoplado realizado de maneira automática. Para tanto, o referido sistema o dito sis-tema compreende pelo menos um acoplador (40) cooperante de forma pivotante e simultânea com o cesto móvel (20) e com o agitador (30), o dito acoplador (40) com-preendendo uma haste (41) rotativamente articulada em relação a um pivô (42) o qual coopera com o cesto (20) e é disposto em uma posição ortogonal ao eixo longi-tudinal do agitador (30), sendo que uma extremidade da haste (41) do acoplador (40) coopera com ao menos um primeiro elemento de acoplamento (43), e a outra extremidade da haste (41) coopera com pelo menos um corpo flutuante (44); o cesto (20) compreende pelo menos um alojamento (21) cooperante com o corpo flutuante (44) do acoplador (40); e o agitador (30) compreende um meio de acoplamento (31) cooperante com o primeiro elemento de acoplamento (43) do acoplador (40).
