CILINDRO DERRIÇADOR E MÁQUINA AGRÍCOLA COLHEDORA COMPREENDENDO O MESMO

Classificação IPC

Resumo técnico

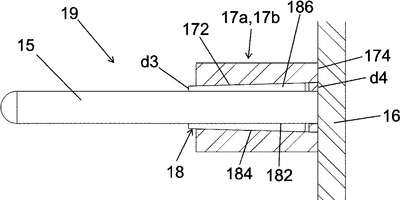

CILINDRO DERRIÇADOR E MÁQUINA AGRÍCOLA COLHEDORA COMPREENDENDO O MESMO. A presente invenção propõe um cilindro derriçador (14) compreendendo um eixo (16) e meios para fixação de uma pluralidade de varetas radiais (15) no eixo (16). Os meios para fixação compreendem uma pluralidade de colares (17) distribuídos ao longo do eixo (16), cada colar (17) estando dividido em ao menos duas partes (17a, 17b) unidas entre si por um meio de união móvel, de maneira que as ditas partes (17a, 17b) envolvam e fiquem firmes ao eixo (16) em posição ativada do meio de união móvel, cada parte (17a, 17b) tendo uma pluralidade de furos radiais (172). De acordo com a invenção, cada furo radial (172) é um furo de superfície cônica passante entre uma face externa (176) e uma face interna (174) da respectiva parte (17a, 17b). Os meios para fixação compreendem ainda uma bucha (18, 18) tendo um furo (182) de superfície cilíndrica, uma superfície externa cônica (184) e ao menos um recorte (186) disposto longitudinalmente. Cada vareta (15) tem uma região de extremidade encaixada no furo (182) de uma respectiva bucha (18, 18) e a fixação de cada vareta (15) está ativada por um pressionamento da superfície externa cônica (184) da bucha (18, 18) contra a superfície cônica de um respectivo furo radial (172) de uma parte (17a, 17b) do colar (17) de modo que a superfície cilíndrica do furo (182) da bucha (18, 18) aperte e fixe a vareta (15). A presente invenção também propõe uma máquina agrícola colhedora (10) compreendendo ao menos um cilindro derriçador (14).
