CAIXA TERMINAL PARA TELECOMUNICAÇÃO E MÓDULO DE CAIXA TERMINAL PARA TELECOMUNICAÇÕES

Classificação IPC

Resumo técnico

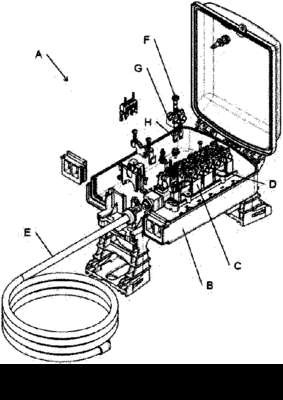

CAIXA TERMINAL PARA TELECOMUNICAÇÃO E MÓDULO DE CAIXA TERMINAL PARA TELECOMUNICAÇÕES. A presente invenção se refere a uma caixa terminal para telecomunicação, compreendendo uma primeira tampa (3), um berço (9) com módulos (5) e uma base (2), caracteriza pela primeira tampa (3) ficar disposta sobre a base (2) e compreender uma abertura central (8) fechada por uma segunda tampa (4), a dita segunda tampa sendo transparente; a primeira tampa (3) apresentando furos (11) na superfície superior, em cada lado da abertura central (8), furos estes por onde se projeta, respectivamente, um acionador (23) de um módulo (5); o berço (9) portando módulos individuais (5) que podem ser removidos; e sendo que a base (2) suporta o berço (9) e a tampa (3). A invenção se refere ainda a um módulo de caixa terminal para telecomunicações, caracterizado por compreender um corpo (19) portando um guia-fio (24), o dito guia-fio (24) tendo uma projeção para cima (31) com uma rosca parcial curta (32); um acionador (23) tendo uma projeção para cima (21), a qual se projeta para fora do corpo do módulo (19), e uma rosca parcial curta (30) na parte inferior, a dita rosca (30) acionando o guia-fio (24); uma mola (33) disposta no interior do acionador (23), a dita mola (33) mantendo engatados, pelo menos, o último filete da rosca do acionador (30) e o último filete da rosca do guia-fio (32); e dois contatos IDC (25), cujas partes superiores são inseríveis no guia-fio (24) e as partes inferiores estão dispostas em uma trava (22), os ditos contatos IDC (25) recebendo os fios de assinantes (6) e os fios do cabo principal (7).
