APERFEIÇOAMENTOS INTRODUZIDOS EM SUPORTE ARTICULÁVEL DE MONITOR MÉDICO INSTALADO EM UNIDADES DE TRATAMENTO PARA EXAMES DIAGNÓSTICOS EM GERAL

Classificação IPC

Resumo técnico

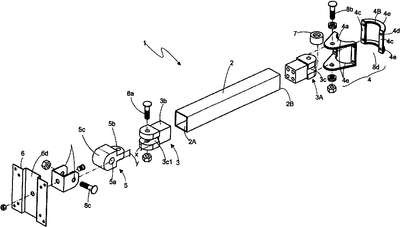

APERFEIÇOAMENTOS INTRODUZIDOS EM SUPORTE ARTICULÁVEL DE MONITOR MÉDICO INSTALADO EM UNIDADES DE TRATAMENTO PARA EXAMES DIAGNÓSTICOS EM GERAL, mais precisamente trata-se de suporte articulável (1) do tipo utilizado para sustentação de monitores (M) idealizados para exames diagnósticos em geral; dito suporte articulável (1) compreende braço de sustentação (2) confeccionado em metal e em cujas extremidades livres (2A) e (2B) são acoplados respectivos conectores (3) e (3A) passíveis de receberem abraçadeira bipartida (4) e elemento de junção (5) da base de recepção (6) do monitor (M); cada conector (3)/(3A) compreende uma peça única confeccionada em nylon ou outro material adequado, sendo formada por setor de engate (3b) cujo formato periférico é idêntico ao formato periférico da seção do perfil tubular que compõe o braço (2), porém com dimensional reduzido, bem como, ditos conectores (3)/(3A) preveem setores de recepção (3c) formados por ramificação em "C" cuja largura (x) do vão (3c1) é idealizada para a montagem do disco de estabilização (7) da abraçadeira (4) e elemento de junção (5) da base de recepção (6) do monitor (M); tanto a abraçadeira (4) quanto o elemento de junção (5) são instalados em parafusos ortogonais (8a) e (8b) configurando pontos de articulação (p1) e (p2) para a movimentação angular horizontal (MH) do braço (2) e/ou do elemento de junção (5) numa angulação (a) de 0 a 180º, enquanto que a montagem da base de recepção (6) num parafuso transversal (8c) instalado em orifício (Sa) do elemento de junção (5) configura outro ponto de articulação (p3) para a movimentação basculante (MB) da base de recepção (6) do monitor (M) em angulação de 0 a 180º; a associação das movimentações (MH) e (MB) nos pontos (p1), (p2) e (p3) definem a regulagem do monitor (M).
