EQUIPAMENTO MODULAR PARA DETERMINAÇÃO DE FASES MICROESTRUTURAIS DE AÇOS

Classificação IPC

Resumo técnico

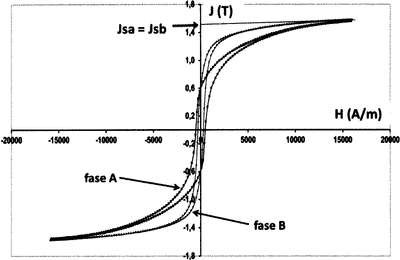

MICRO ESTRUTURAIS DE AÇOS, pertencente ao setor de análise de materiais pelo uso de meios magnéticos, refere-se a equipamento para a medição das propriedades magnéticas polarização magnética de saturação JS, remanência Jr, coercividade H, além de pontos intermediários das curvas de magnetização Jn (He ) ou histerese do material para determinação de fases microestruturais de aços. As amostras, preferencialmente com um formato alongado (agulhas), podem ser aquelas do mesmo tipo das utilizadas em magnetômetros de amostra vibrante (VSM). O equipamento é composto por módulos, onde cada módulo é composto por uma bobina de captação contendo ou não um imã associado, capaz de gerar a intensidade de campo magnético de excitação H no valor desejado para o ponto experimental da curva de magnetização B x H ou J x H. Caso sejam usados sistemas que modifiquem a intensidade do campo magnético continuamente, tais como eletroímãs ou sistema de imãs (B e D) permanentes com posicionamento variável, então apenas dois módulos serão suficientes para grande parte dos casos, sendo um destes módulos contendo imã associado usado para medir a saturação magnética, enquanto outros, não contendo imã associado, fazem a medição dos demais parâmetros. No caso dos eletroímãs com ou sem núcleo, o ajuste da intensidade especificada do campo de magnetização é obtido pela variação da corrente de alimentação de seus enrolamentos. O mesmo efeito pode ser obtido com um sistema de imãs (B e D) com geometria variável, neste caso o valor desejado de intensidade de campo é ajustado pela alteração do posicionamento dos imãs (B e D) permanentes. À saída do integrador, tem-se um sinal proporcional à indução do material B, ou polarização J, em cada valor especificado para o campo de magnetização. Completa o sistema de medição um suporte ou porta-amostras com mecanismo de posicionamento, um integrador eletrônico acoplado à bobina de pick-up e um programa de computador associado para controle, aquisição e tratamento dos dados.
