SISTEMA DE FREIO PARA EQUIPAMENTOS DE EXERCÍCIOS QUE NECESSITAM CARGA

Classificação IPC

Resumo técnico

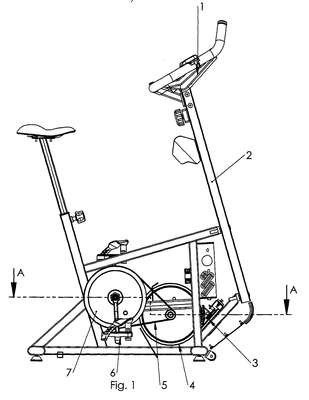

Sistema de freio para equipamentos de exercícios que necessitam carga, desenvolvido para ser aplicado em estruturas formadas por um painel de controle (1), uma estrutura de chassi (2), um sistema de freio (3) que por acionamento mecânico ou eletrônico se aproxima ou distancia do volante (4) para alterar a força resistiva transmitida para o movimento do pedal (6), retornando a carga resistiva ao usuário por meios de transmissão. De acordo com a invenção esse sistema de freio utiliza de freios como meio de oferecer carga ser baseado em fluido magnético ou pó magnético, sendo compreendido por elementos (11) e (19) móveis um em relação ao outro e definindo entre si uma câmara (21). O elemento (19) é transportado em um veio ou rebaixo promovido no eixo de rotação (16). O elemento (19) é definido por um disco provido de um invólucro (23) que encerra o disco (19) e suporta o eixo (16) para a rotação no interior de um alojamento (13); sendo que esse alojamento (13) e o disco (19) estão longitudinal e radialmente espaçados entre si, definindo a câmara (21), a qual estende-se radialmente para fora entre o disco rotativo (19) e as primeira e segunda paredes laterais que se estendem radialmente (23) e (24) formadoras do alojamento (13). Ao longo da porção que se prolonga longitudinalmente em relação à câmara (21), é definida uma terceira parede lateral (25) que se estende longitudinalmente ao alojamento (13) e a extremidade radial exterior do disco rotativo (19).
