ESPALHADOR DE CHAMAS PARA QUEIMADOR DE FOGÃO A GÁS, COM SISTEMA DE FABRICAÇÃO DE SUA COROA

Classificação IPC

Resumo técnico

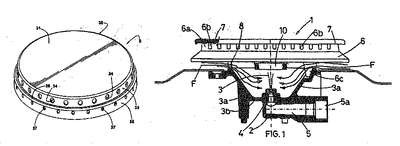

ESPALHADOR DE CHAMAS PARA QUEIMADOR DE FOGÃO A GÁS, COM SISTEMA DE FABRICAÇÃO DE SUA COROA, senao inicialmente conformado, por estampo, uma peça (1) com tampa circular superior (2), plana e, na superfície oposta estendendo pescoço cilíndrico (3) em recuo incorporando acima de sua borda inferior (4), na sua superfície externa, um degrau contornante (5) com parede tomada por recortes semicircularsesíiríontinuos (6) dispostos radialmente, entremeados por vãos (7). Tal peça (1) soifre etapa segulintede desbaste onde, em' giro, sob ação da ponta de uma ferramenta, o pescoço cilíndrico (3) vai sendo desbastado a partir de ponto alinhado aos vãos (7) entre os recortes (6) semicirculares da parede do degroau eontornante (5). O desbaste é feito até azar, em forma de canal, a superfície extena do pescoço cilíndrico (3), obtendo-se furos (8) delimitados entre os vãos (7) dos recortes (6) da parede do degrau contornante (5), formando a coroa (9) de um espalhador de chamas (10).
