CONJUNTO COMPOSTO POR UM RESPIRADOR DE EMERGÊNCIA E SEU MONTANTE DE PAREDE

Classificação IPC

Prioridades unionistas

Resumo técnico

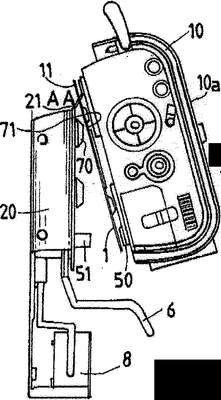

CONJUNTO COMPOSTO POR UM RESPIRADOR DE EMERGÊNCIA E SEUMONTANTE DE PAREDEA invenção se refere a um conjunto composto por um5 respirador (10) e um montante (20), com um sistema defixação (31) para fixação dele a uma parede. Um sistema deenganchar (1, 11; 2, 21) permite que o respirador (10) sejaposicionado em uma posição de acoplamento no montante (20).Um sistema de travamento (1, 12, 13; 40 a 45) permite que o10 respirador (10) seja imobilizado em uma posição detravamento no montante (20). 0 sistema de travamento (1,12, 13; 40 a 45) compreende primeiros meios de travamento(1, 12, 13) portados pelo respirador (10) e segundos meiosde travamento (40 a 45) portados pelo montante (20), de15 forma tal que se permita que o respirador (10) seja fixadode forma rígida no montante (20) na posição de travamento.Um sistema de conexão elétrica (51 a 55) torna possívelassegurar uma conexão elétrica entre o respirador (10) e omontante (20). Os primeiros meios de travamento (1, 12, 13)20 compreendem um confinamento (13). Os segundos meios detravamento (40 a 45) compreendem um detentor de pivotamento(40). 0 detentor (40) coopera com o confinamento (13), demodo a manter o respirador (10) firmemente no montante (20)na posição de travamento, o detentor (40) sendo portado por25 um suporte de detentor (42) e sendo atuado por uma mola(41), a qual se apoia normalmente na parte dianteira (45)do detentor (40), de modo a garantir a referida manutençãosegura do respirador (10) no montante (20) na referidaposição de travamento. 0 conjunto composto pelo respirador30 e pelo montante é usável especialmente durante intervenções de emergência requerendo uma ventilação assistida de umpaciente.Figura 5.
